| Technische specificaties |
| Productmodel |

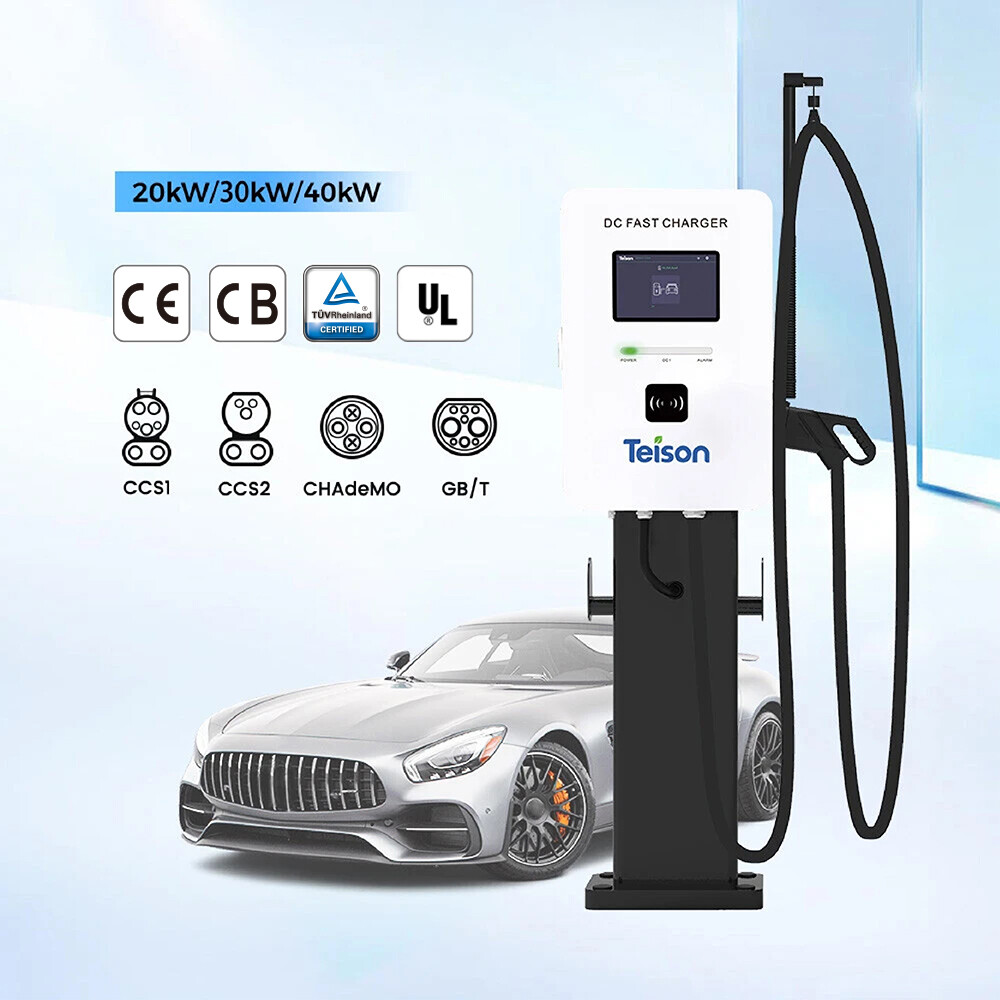

DC Mini |
| Elektrische eigenschappen |
AC
Ingang |
Ingangsspanningsbereik |
3-phase 400 VAC±10%, 50/60 Hz,3P+N+PE |
| Nominale ingangsstroom |
3Φ30A |
3Φ46A |
3Φ61A |
| Max. ingangsvermogen |
21kW |
32kW |
42kW |
| Aardingssysteem |
TN-C TN-S TN-C-S TT |
| Vermogensfactor |
≥0.99 |
| Piekefficiëntie |
≥95% |
| Stand-by stroomverbruik |
≤450W |
| Harmonische vervorming (THDi) |
≤45% |
DC
Uitgang |
Uitgangsspanningsbereik |
150~1000 VDC |
| Max. uitgangsstroom (systeem) |
66A |
100A |
133A |
Max. uitgangsstroom
(connector) |
80A
(Optioneel) |
80A
(Optioneel) |
150A
(Optioneel) |
| Max. uitgangsvermogen |
20kW |
30kW |
40kW |
| Aantal uitgangen |
1 (Een van CCS2, CCS1, GBT, CHAdeMO, NACS) |
1 (Een van CCS2, CCS1, GBT,
CHAdeMO, NACS)
2 (Elke twee combinaties van
CCS2, CCS1, GBT,CHAdeMO, NACS) |
| Connectortype |
CCS2, CCS1, GBT, CHAdeMO, NACS |
| Nauwkeurigheid van spanning |
≤±0.5% |
| Nauwkeurigheid van stroom |
≤±1% |

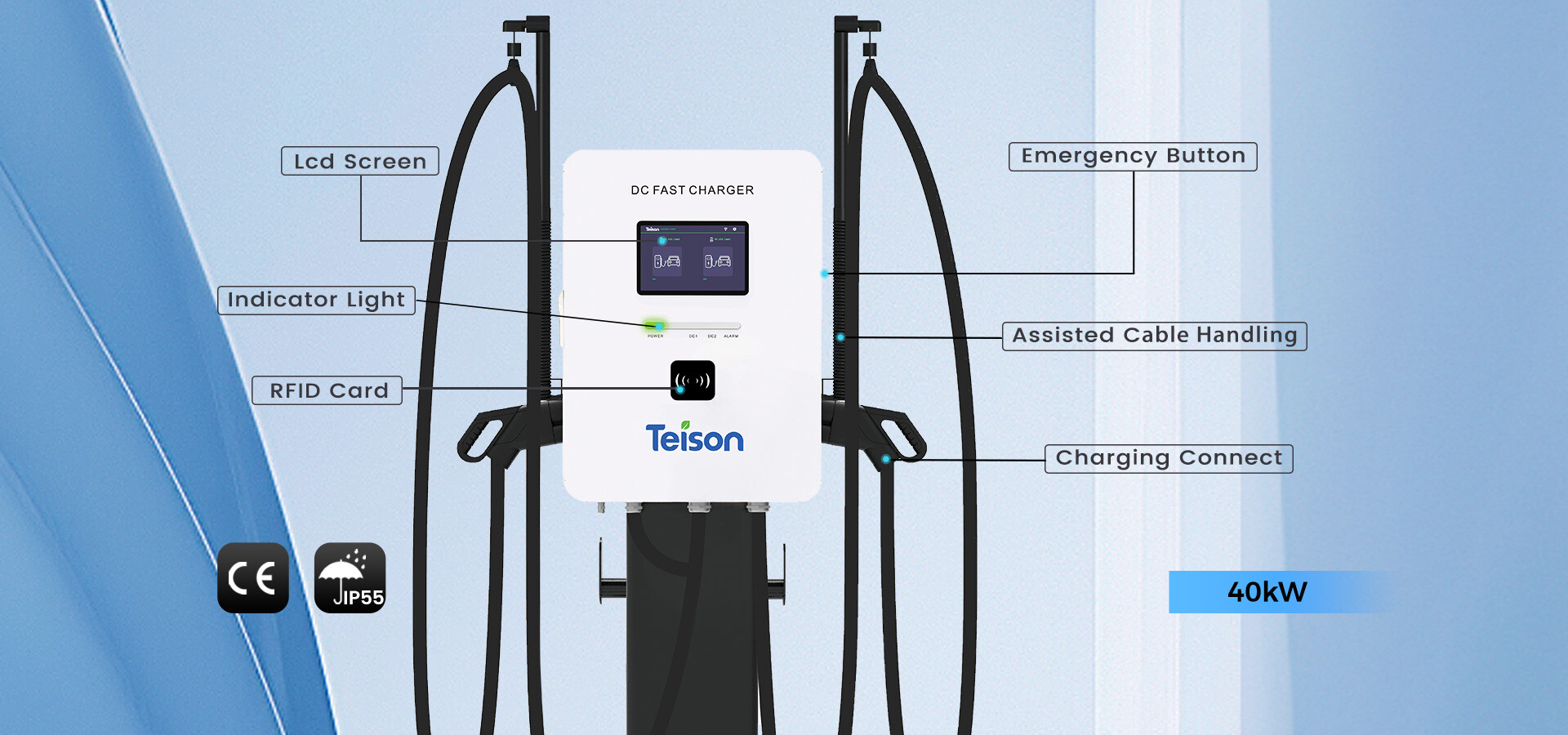

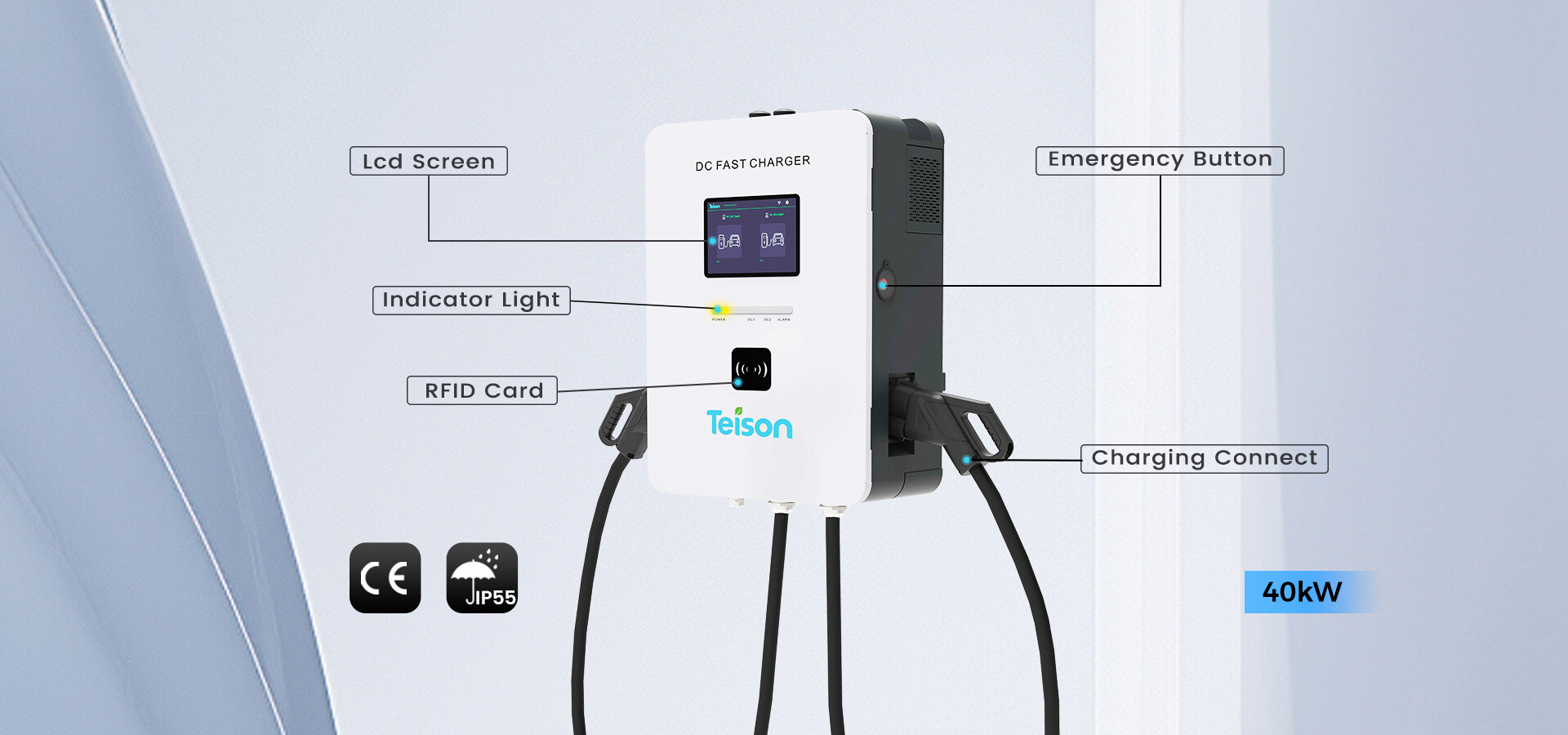

| Gebruikersinterface |
| Display |
10.1" Touchscreen |
| Meter |
CE-meter |
| Drukknoppen |
Noodknop |
| Gebruikersauthenticatie |
RFID, QR-code, Applicatie |
| Ondersteunde taal |
Engels (Andere talen beschikbaar op aanvraag) |
| Communicatie |
| Netwerkverbinding |
Ethernet, Wi-Fi |
| Communicatieprotocol |
OCPP 1.6J, ondersteuning voor upgrade naar OCPP 2.0.1 |
| Omgevingscondities |
| Bedrijfstemperatuurbereik |
-30℃-50℃(Bij meer dan 50℃vermogenreductie) |
| Opslagtemperatuurbereik |
-40℃-70℃ |
| Vochtigheid |
<95% relatieve vochtigheid, niet-condenserend |
| Hoogte |
≤42000m |
| Geluid |
<70dB @ 3m 25℃Vol vermogen |
| Mechanisch |

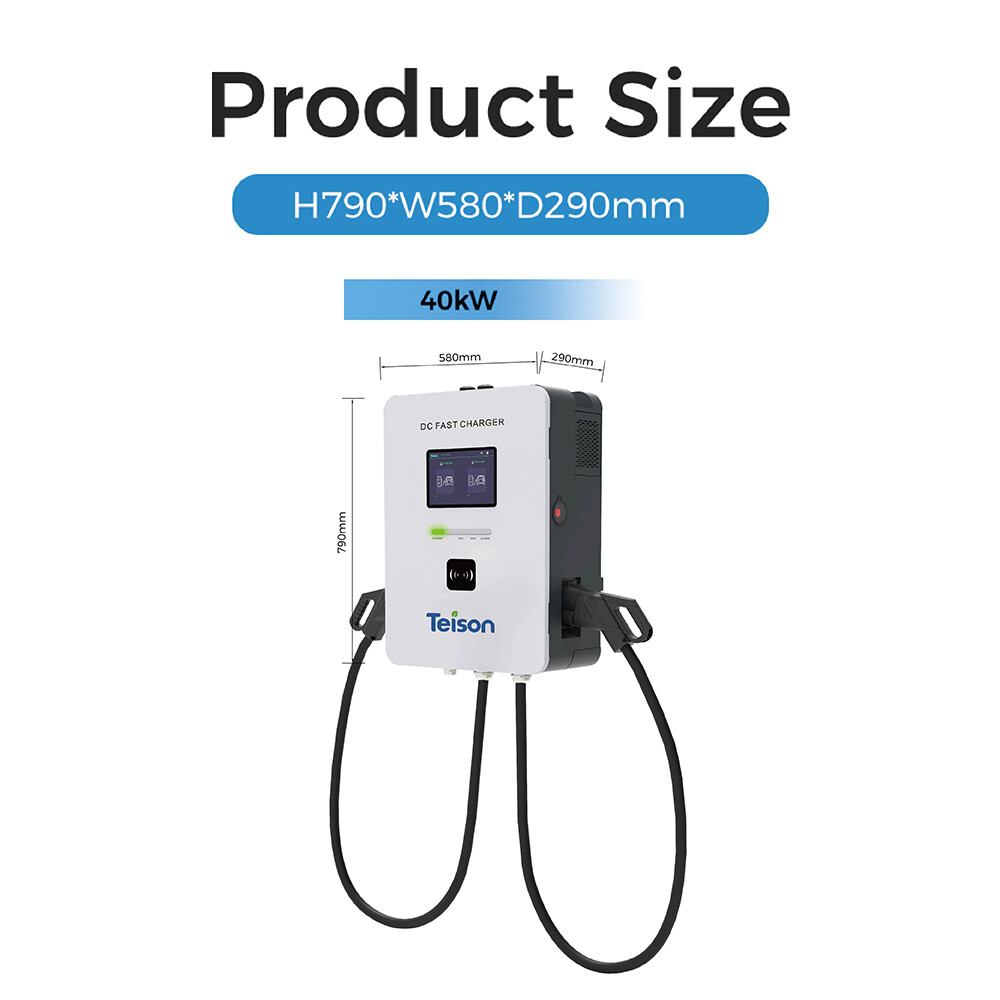

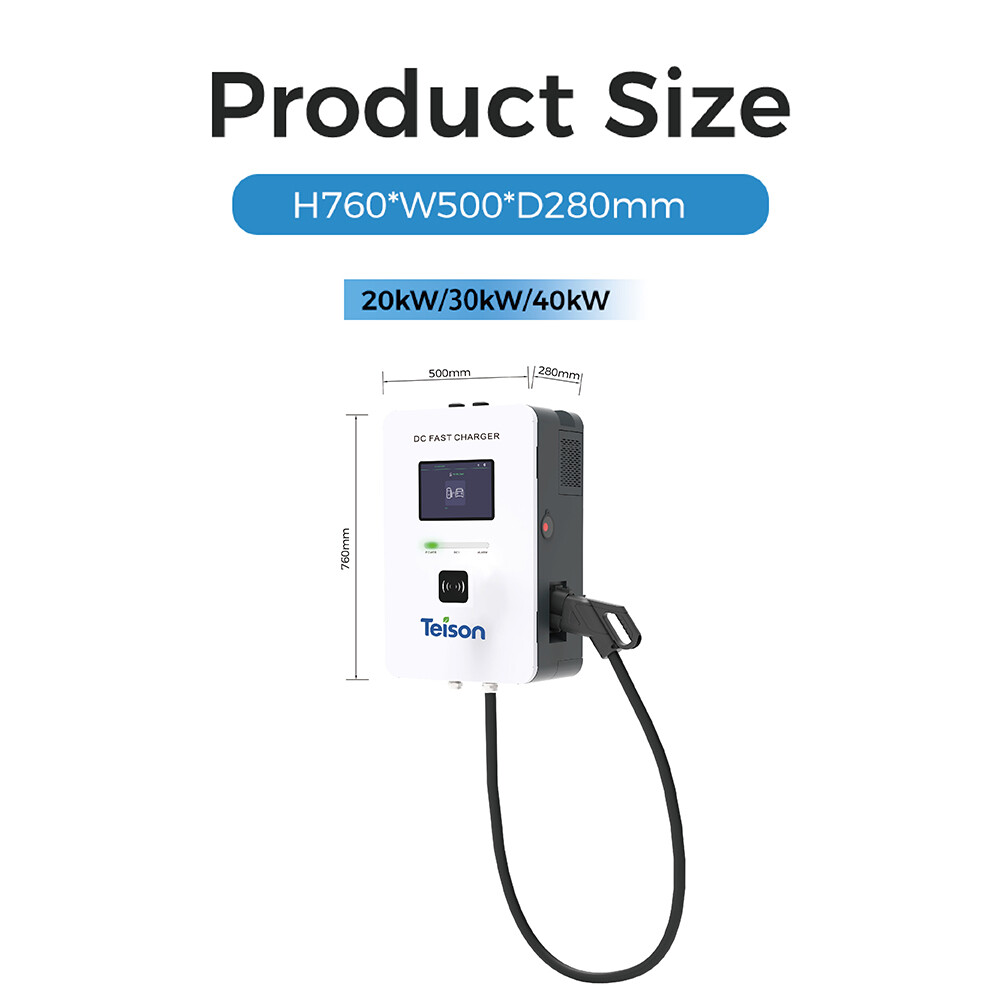

| Afmetingen (W*D*H) |
500mm*280mm*760mm (Exclusief kabelbeheer) |
Eén uitgang：500mm*280mm*760mm
(Exclusief kabelbeheer)
Twee uitgangen：580mm*290mm*790mm
(Exclusief kabelbeheer) |
| Gewicht |
≤490kg |
Eén uitgang：≤490kg
Twee uitgangen：≤4125kg |
| IP- & IK-classificatie |
IP55 & IK10 (HMI IK8) |
| Lengte van de laadkabel |
5m |
| Koeling |
Luchtkoeling |
| Installatiemethode |
Wandmontage of kolom |
| Bescherming |
| Bescherming |
Overspanningsbeveiliging, onderspanningsbeveiliging, overbelastingsbeveiliging, lekstroombeveiliging
, overtemperatuurbeveiliging, piekspanningsbeveiliging, kortsluitbeveiliging, zelfcontrole bij storingen
, isolatiedetectie. |
| Certificering en normen |
| Certificaat |
CE CB |
| Laadnormen |
IEC61851-1, IEC61851-21-2, IEC61851-23, IEC61851-24, IEC 62196-1, IEC 62196-3 |
| Normen voor communicatieprotocol |
ISO15118-1; ISO15118-2; ISO 15118-3; DIN 70121 |
| Optionele configuratie |
| Installatiemethode |
Kolom |
| Meter |
MID-meter |
| Gebruikersauthenticatie |
POS-machine |
| Netwerkverbinding |
4G |
| Lengte van de laadkabel |
6m 7m Andere lengtes op aanvraag |
| Kabelbeheersysteem |
Optioneel |
| Aangepaste branding |
Brandingopties, zoals aangepaste kleuren en stickers
Neem contact op met Teison voor beschikbaarheid, prijzen en minimale bestelhoeveelheid |
