DC Staande

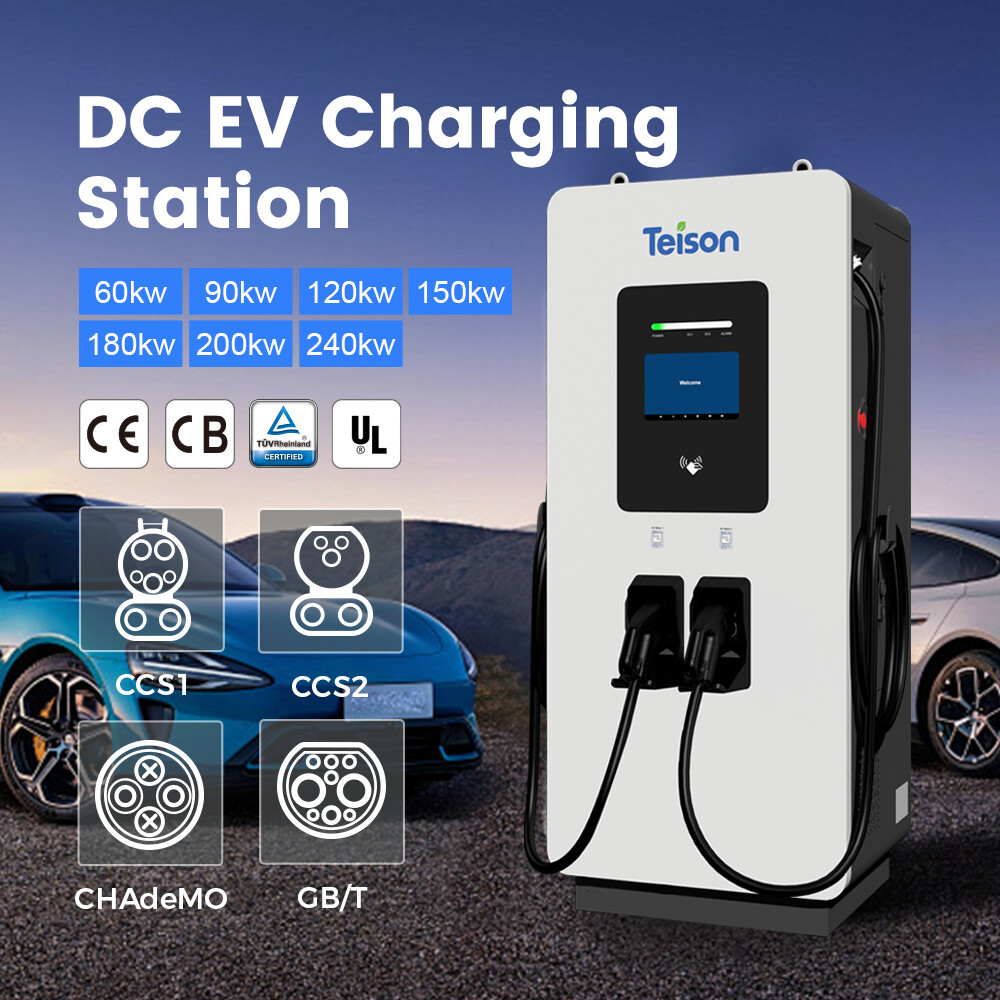

DC snellaadstation

{#$@}

De EDC-serie van Teison bestaat uit gelijkstroom-snelladers, ook wel Level 3 EV-laders genoemd. DC-snelladers zijn momenteel de snelste laadoptie voor elektrische voertuigen. Ze gebruiken wisselstroom van commerciële kwaliteit, die in de lader wordt omgezet in gelijkstroom en vervolgens rechtstreeks naar de accu van het voertuig wordt getransporteerd. Omdat de stroom al in gelijkstroom is omgezet, kan er sneller meer vermogen worden geleverd. DC-snellaadstations zijn de ideale keuze voor locaties waar elektrische voertuigen in zo kort mogelijke tijd een maximale actieradius moeten bereiken.

{#$@}

Offerte Aanvragen

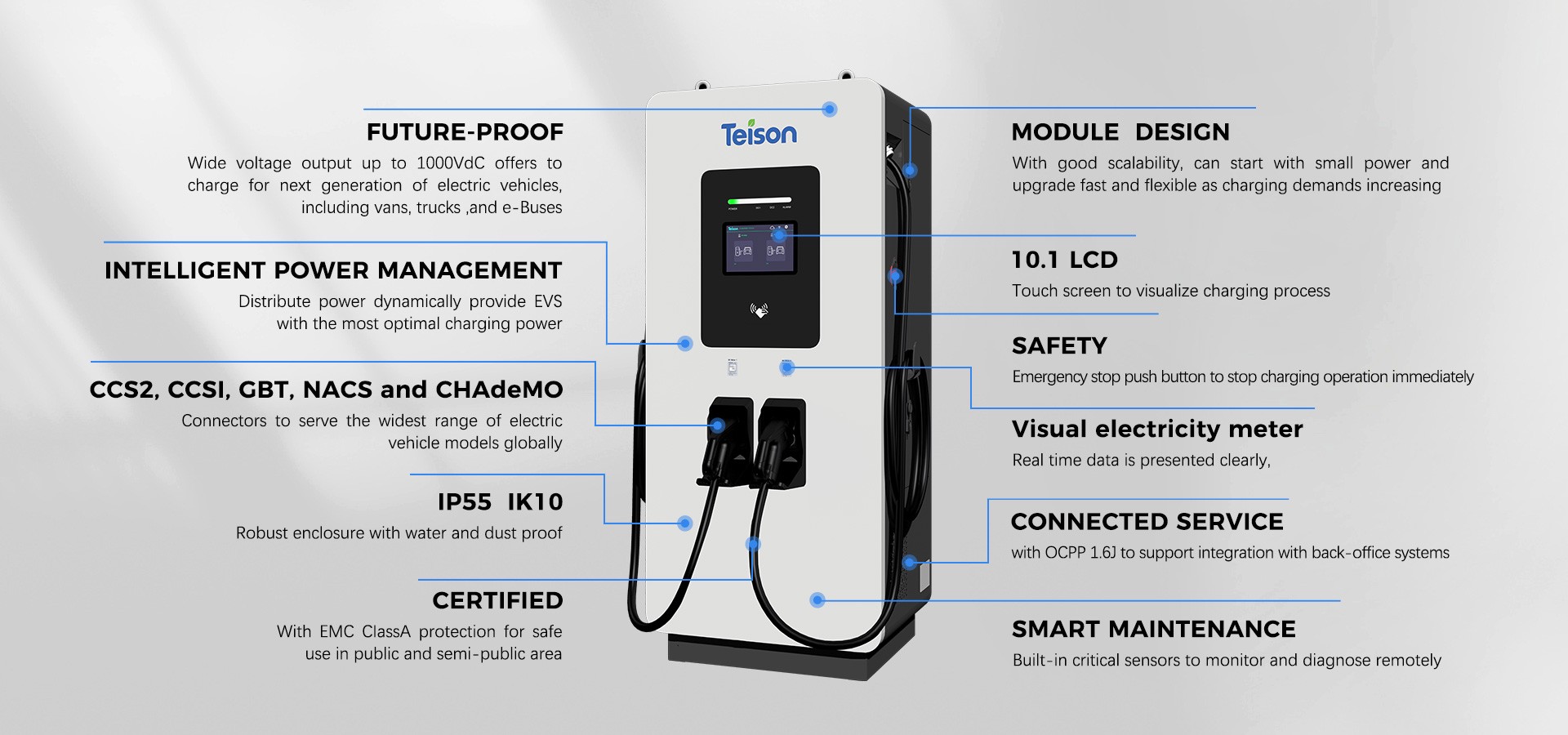

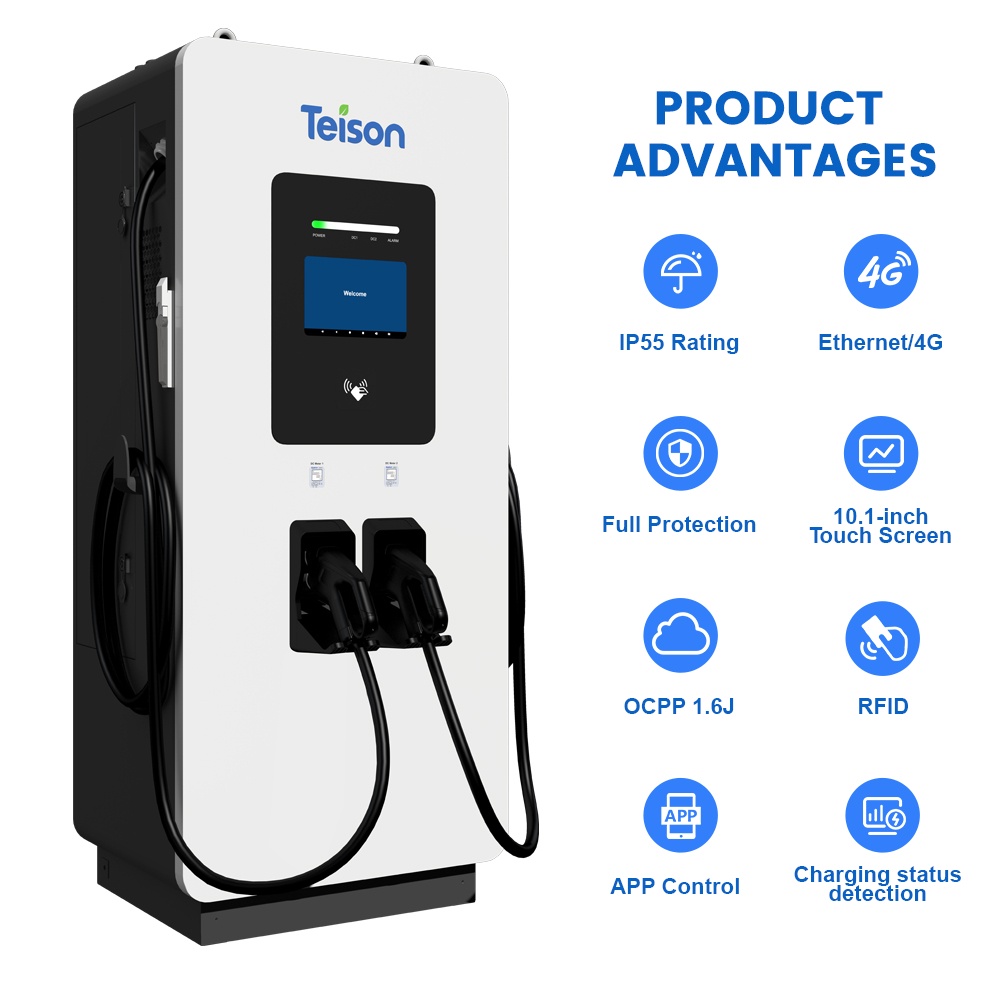

KENMERKEN/VOORDELEN

{#$@}

Ontworpen voor de beste commerciële DC

{#$^}

{#$@}

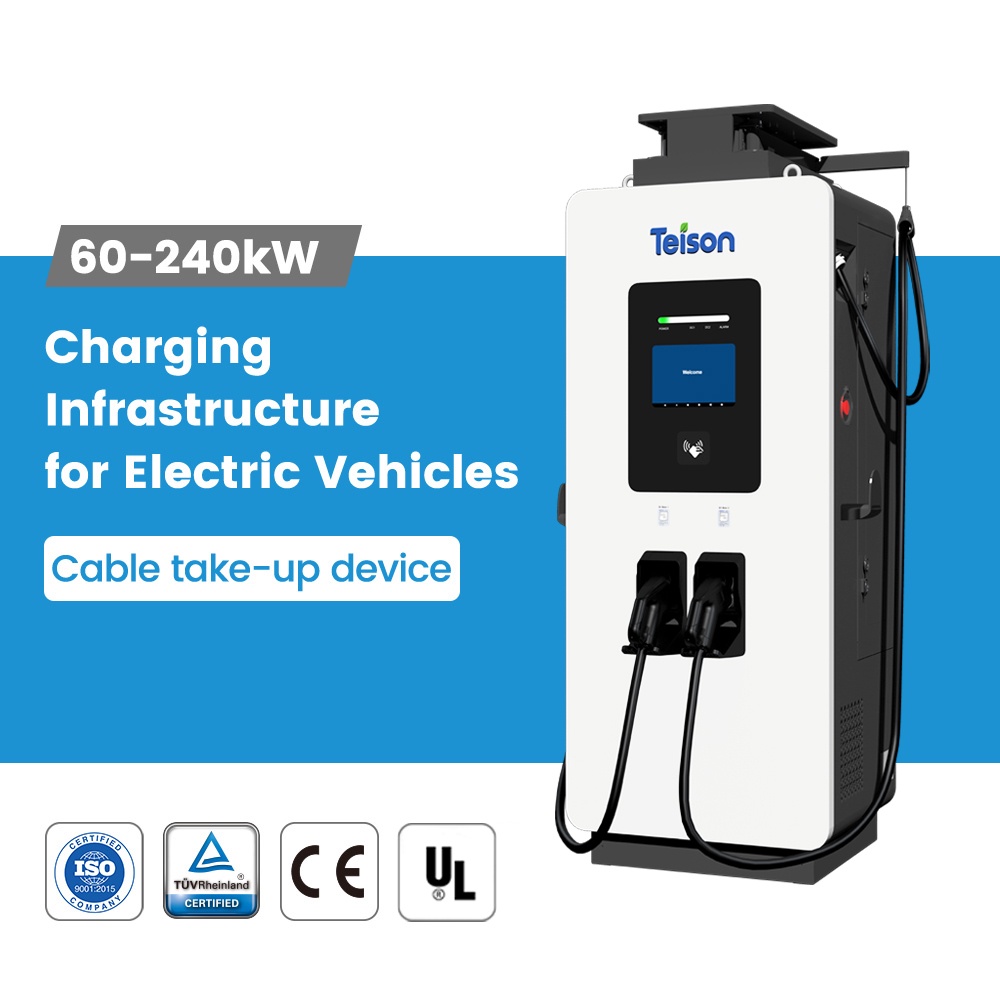

· DC-snelladers (niveau 3) met een vermogen van 60 kW tot 240 kW
{#$@} · Echt gelijktijdig opladen met de mogelijkheid om twee/drie

{#$^}

voertuigen tegelijkertijd
{#$@} · Toekomstbestendig ontwerp met een maximale output van 1000 V
{#$@} · Vloeistofgekoelde ultrasnelle 240kW EV-laadstations beschikbaar

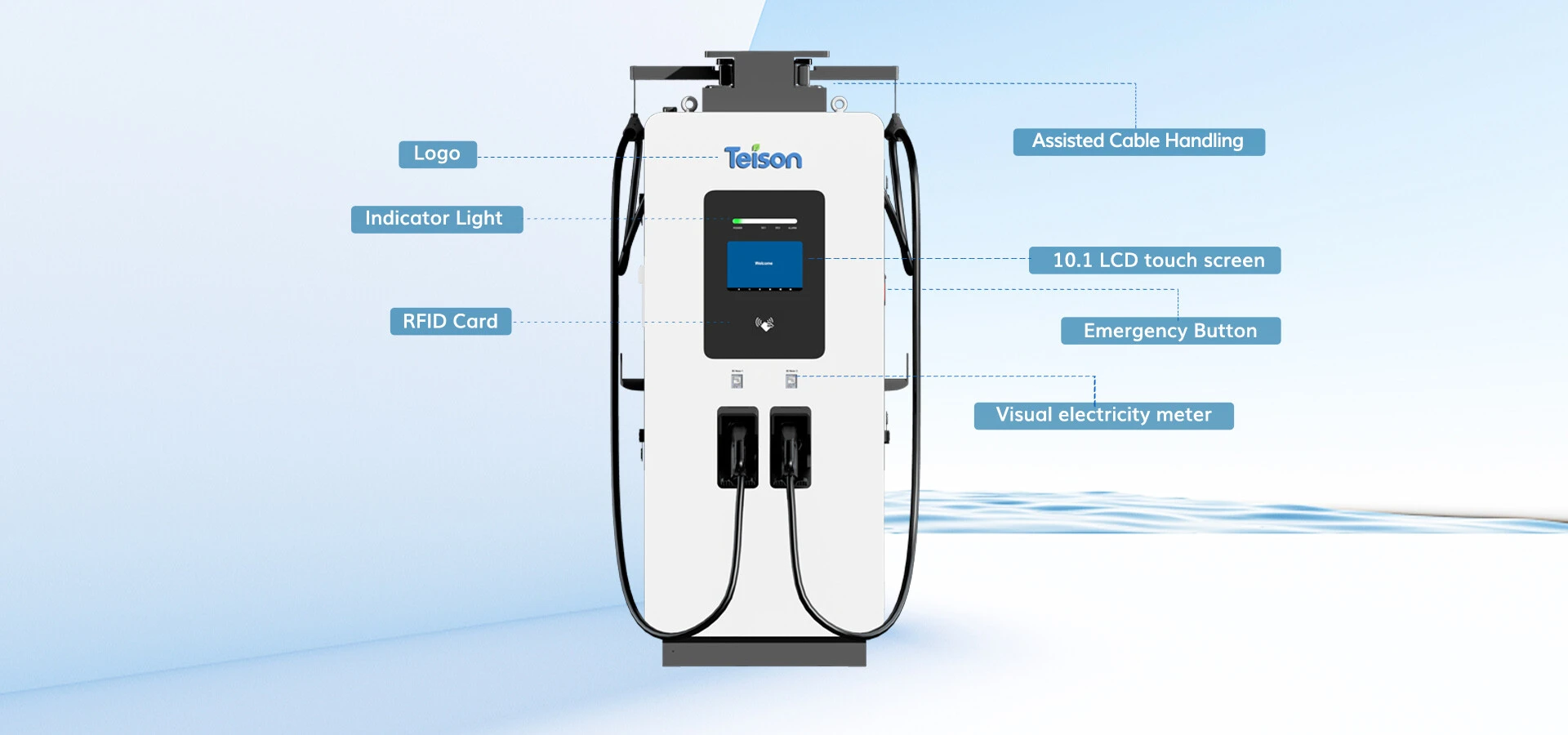

{#$@} · Bestuurdersvriendelijk met een 10,1" LCD-touchscreen en eenvoudig te bedienen

{#$^}

gebruikersinterface
{#$@} · Startmodi omvatten plug-n-play, RFID, OCPP, QR-code en optioneel

{#$^}

POS
{#$@} · Ethernet-, 3G-, 4G- en wifi-verbindingen beschikbaar
{#$@} · CHAdeMO-, GB/t- en CCS-connectoren en oplaadkabels (type 1 of 2)
{#$@} · Ontworpen voor eenvoudige installatie en onderhoud
{#$@} · Verkrijgbaar met verschillende vermogens- en spanningsconfiguraties voor wereldwijd gebruik

{#$^}

markten

{#$@}

Hoogste veiligheid

{#$@}

· Voldoet aan Open Charge Point Protocol (OCPP) 1.6J en ISO 15118
{#$@} · Behuizing met IP55-classificatie, ideaal voor een breed scala aan locaties en omstandigheden
{#$@} · Alle componenten worden geleverd met CE-certificaat
{#$@} · SECC-controller voldoet aan de TUV-test

{#$@}

Parameter

{#$@}

Specificatie

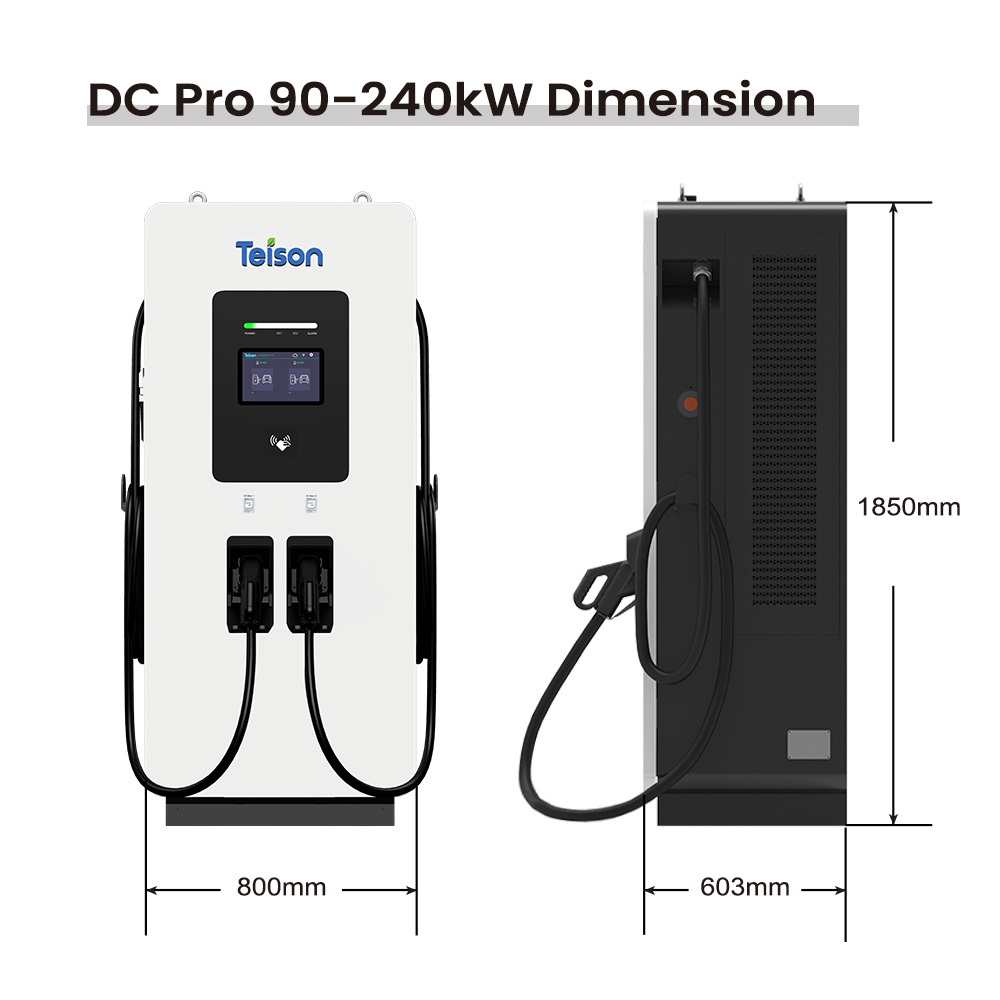

Model	Teison DC Pro
Elektrische eigenschappen
AC-ingang	Ingangsclassificatie	AC400V(±15%) 3-fase
AC-ingangsaansluiting	3P+N+PE
Snelheid ingangsstroom	3φ100A	3φ150A	3φ200A	3φ250A	3φ300A	3φ400A
Frequentie	50/60Hz
Vermogensfactor	≥0,99
Efficiëntie	≥95%
DC-uitgang	Uitgangsspanningsbereik	200V-1000V
Maximale uitgangsstroom	200A (systeem)	300A(systeem)	400A (systeem)	500A(systeem)	600A(systeem)	800A(systeem)
Maximaal uitgangsvermogen	DC 60 kW	DC 90 kW	DC 120 kW	DC 150 kW	DC 180 kW	DC 240 kW
Spanningsnauwkeurigheid	≤±0,5%
Huidige nauwkeurigheid	≤±1%
Gebruikersinterface en bediening
Weergave	10,1" touchscreen
Schermmateriaal	LCD
Drukknoppen	Bedieningsknoppen / Noodknoppen
Gebruikersauthenticatie	RFID, OCPP, QR-code, wachtwoordtoepassing
Ondersteuningstaal	Engels (andere talen op aanvraag beschikbaar)
Mededeling
Extern	Ethernet, WIFI, 3G/4G
Intern	CAN,RS485,RS232
Milieu
Bedrijfstemperatuur	-30℃-+50℃
Vochtigheid	<95% relatieve vochtigheid, niet-condenserend
Hoogte	≤2000m (6000 voet)
Mechanisch
Bescherming tegen binnendringing	IP55
Behuizingsbescherming	IK10

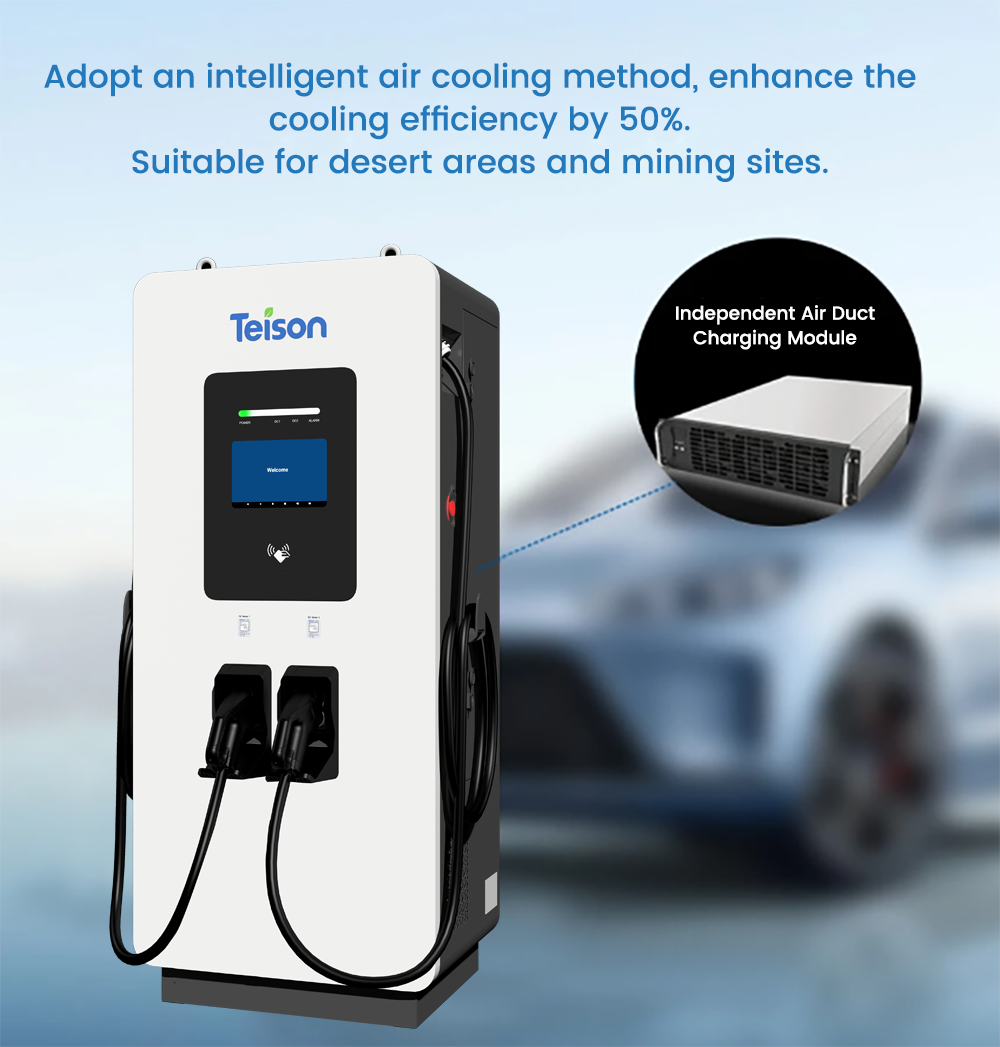

Koeling	Luchtgeforceerd
Installatiemethode	vloermontage
Bescherming
Bescherming	Overstroom, Onderspanning, Overspanning, Reststroom, Overspanningsbeveiliging, Kortsluiting, Oververhitting, Aardlek
Verordening
Certificaat	CE
Standaard	EN IEC 61851-1:2019;EN 61851-23:2014;EN 61851-24:2014;EN IEC 61851-21-2:2021

{#$@}

{#$@}{#$@}{#$@}{#$@}{#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@}

Sperificatie
Model	DC ESS
Elektrische eigenschappen
AC-ingang	Ingangsclassificatie	260V~485VAC
AC-ingangsaansluiting	3P+N+PE
Snelheid ingangsstroom	3Ф92A
Frequentie	50/60Hz
Vermogensfactor	≥0,98
Efficiëntie	≥95%
DC-uitgang	Uitgangsspanningsbereik	300V~1000V
Max. uitgangsstroom	100A
Max. uitgangsvermogen	60 kW
Spanningsnauwkeurigheid	±0,5%
Huidige nauwkeurigheid	±1%
Energieopslag {#$@} Systeem	Batterijcapaciteit	64,5 kWh
Bruikbare energie (SAT)	61,3 kWh (95% DOD)
Nominale batterijspanning	614,4V
Batterijmateriaal	LiFePO4
Maximaal oplaadvermogen	30 kW
Maximaal ontladingsvermogen	60 kW
Batterij oplaadstroom	≤0,5C(50A)
Batterijontladingsstroom	≤1C(100A)
Levensduur batterijcyclus (25°C)	≥6000 (80% DOD)
Productspecificatie
Dimensie	0,91,22,05m (BDH)
Materiaal	Industriële legering
Kleur	Witte weerbestendige coating
Gebruikersinterface en bediening
Weergave	10,1 inch touchscreen
Schermmateriaal	LCD
Meter	DC-meter (MID PTB optioneel)
Drukknoppen	Bedieningsknoppen / Noodknoppen / Brandknop
Gebruikersauthenticatie	RFID, OCPP, QR-code, wachtwoordtoepassing
Ondersteuningstaal	Engels (andere talen op aanvraag beschikbaar)
Mededeling
Communicatieprotocol	OCPP 1.6J
Extern	Ethernet, WIFI
Intern	CAN,RS485,RS232
Milieu
Bedrijfstemperatuur	'-25℃-50℃ (boven 45℃ derating)
Vochtigheid	<95% relatieve vochtigheid, niet-condenserend
EMC-emissie	Type B
Hoogte	≤2000m (6000 voet)
Mechanisch
Bescherming tegen binnendringing	IP55
Behuizingsbescherming	IK10
Brandsysteem	Samengestelde detector + aerosol blusmiddel
Koelsysteem	Luchtkoeling/Airconditioning
Installatiemethode	Op de vloer gemonteerd
Veiligheid
Invoerbeveiliging	Onderspanning, Overspanning, Overstroom, Overtemperatuur, {#$@} Lekkage,
Uitgangsbeveiliging	Kortsluiting, Oververhitting, Reststroom, Overstroom, Lekkage,
Noodbescherming	Overspanningsbeveiliging, aardfout, zeer nauwkeurige isolatiebewaking van de uitgang
Verordening
Certificaat	CE CB MSDS UN38.3
Standaard	IEC61851-1, IEC61851-23, IEC61851-21-2, IEC61851-24, IEC61000-6-2, IEC61000-6-4, IEC 62619, IEC61000-6-1/3,
Optionele configuratie
Netwerkgateway	4G
Betaalmethode	POS-machine

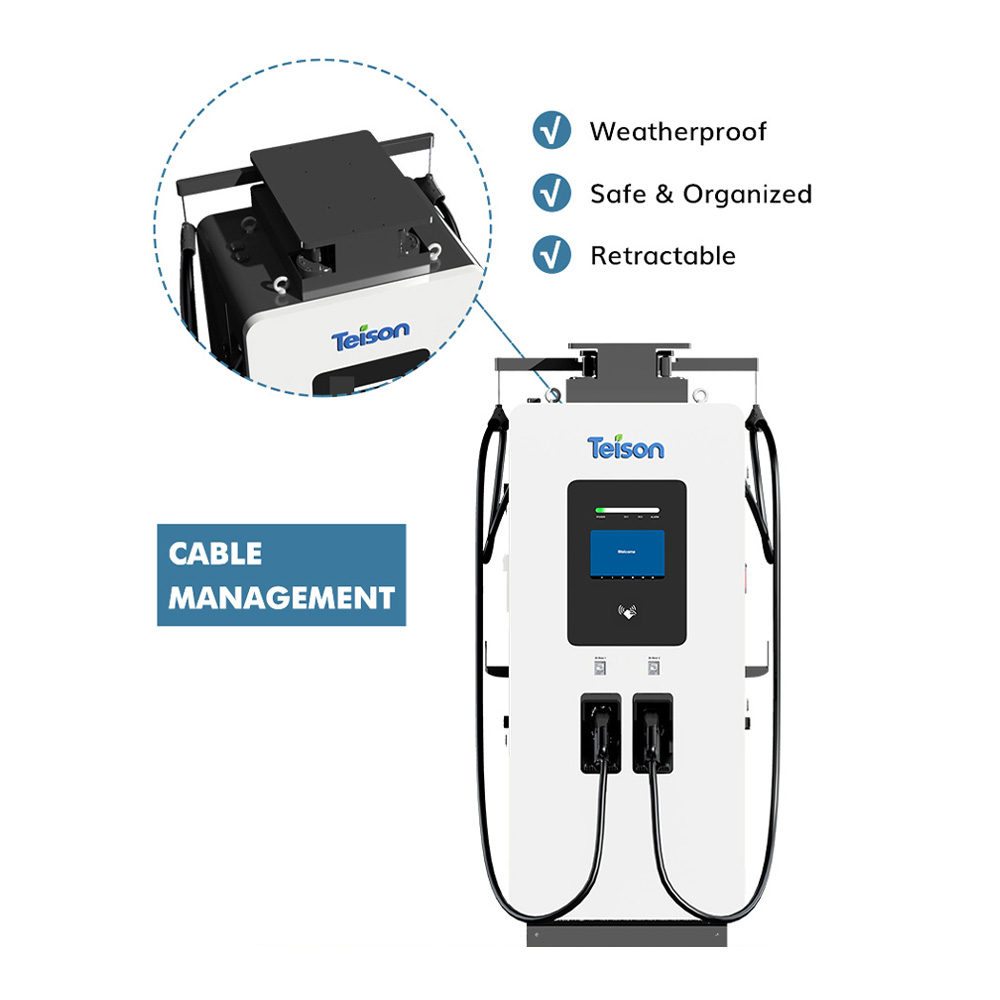

Kabelbeheer	Optioneel
Reclamescherm	Optioneel
Oplaadpoort	Optioneel (Standaard CCS1 CCS2)
Zonnehaven	Gereserveerd

{#$@}
