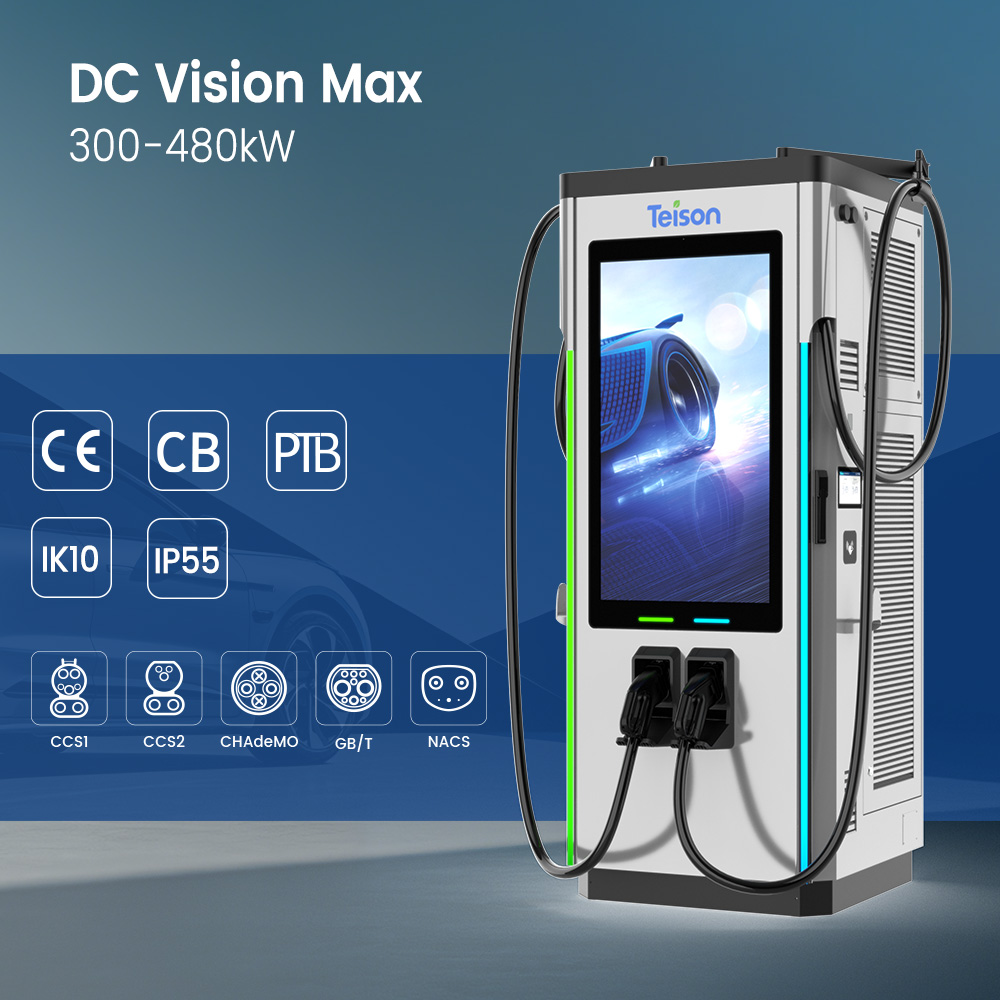

Hoofdafbeelding1

›

‹

  • Hoofdafbeelding1

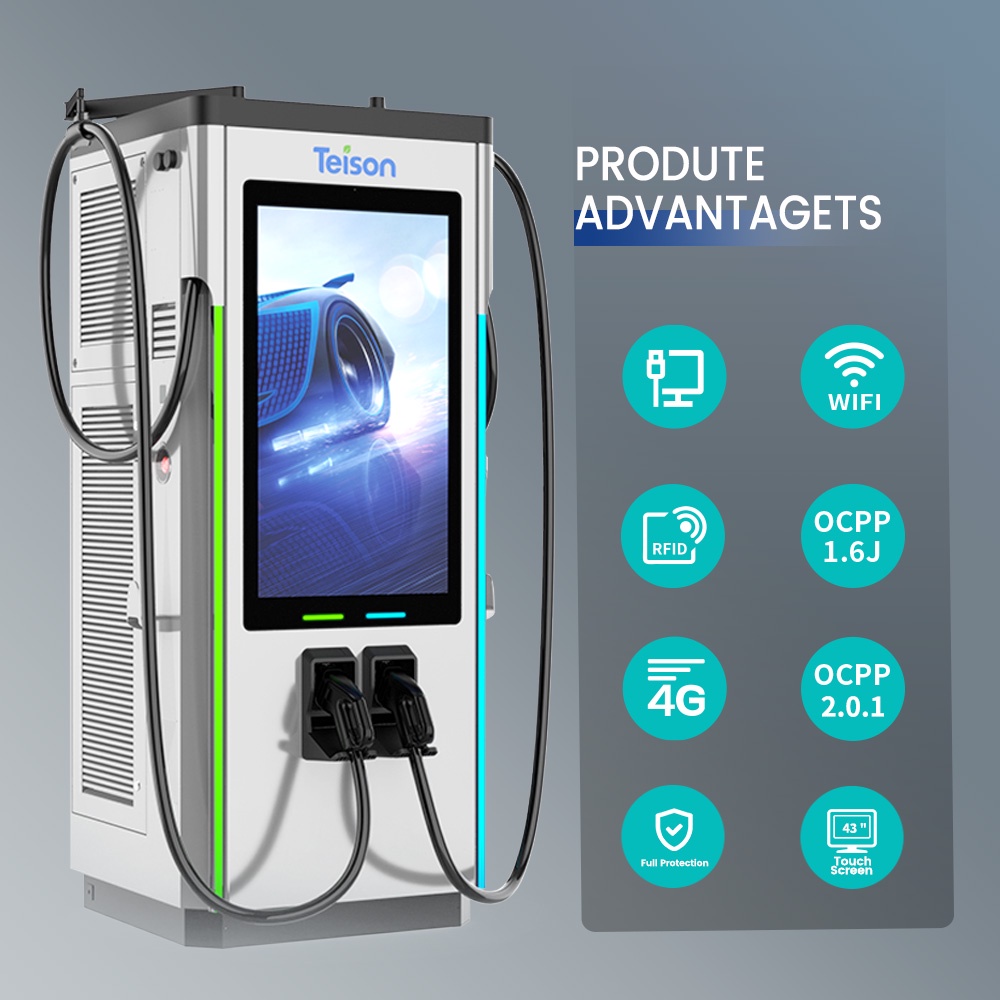

  • DC vision max

›

480kW DC ultrasnel laadstation

ALLES-IN-ÉÉN, dubbel 43 Inch advertentiescherm

Ontworpen voor omgevingen met hoge vraag zoals HCV-vloten en snelwegen, levert de geïntegreerde laadoplossing van Teison van 300-480kW ultrasnel laden voor twee elektrische voertuigen tegelijk, wat zorgt voor optimale efficiëntie in de snel groeiende EV-markt van vandaag. Ideaal voor locaties met veel verkeer, combineert deze oplossing snelheid, duurzaamheid en slimme monetisatie—en drijft zo de toekomst van EV-laden aan.

Offerte aanvragen

KENMERKEN/VOORDELEN

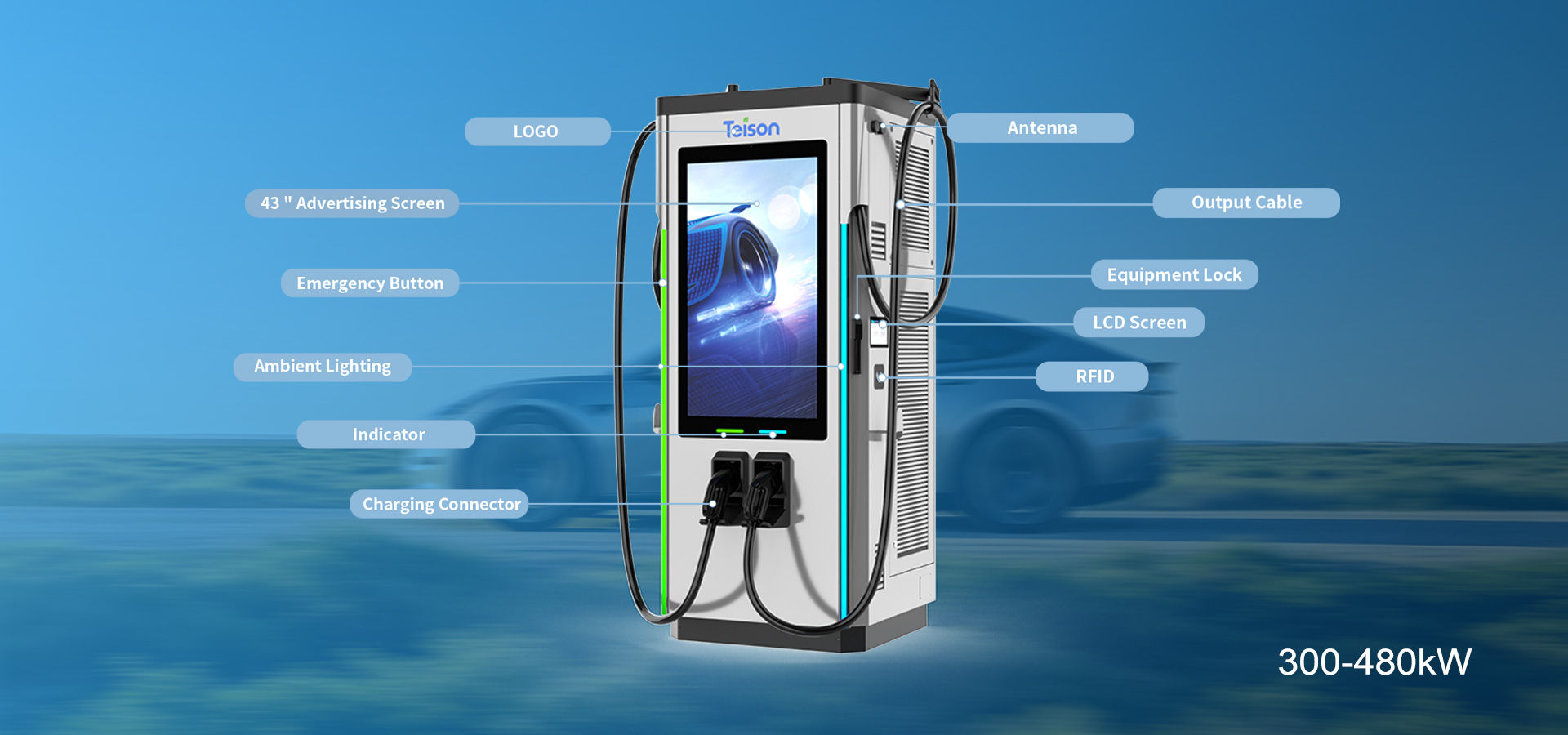

  • Detailafbeelding

Kenmerken



• Meerdere standaard laadpoorten

 CCS2, CCS1, GB/T, CHAdeMO and NACS kunnen worden gecombineerd en aangepast.

• Diverse vermogensbereiken

  Er zijn meerdere vermogensopties beschikbaar, variërend van 300 kW tot 480 kW met aanpasbaarheid.

• Hoge stroomuitgang

  Vloeistofkoeling ondersteunt een maximale output van 600A, terwijl luchtkoeling een maximale output van 400A ondersteunt.

• Breed spanningsbereik

  Uitgangsspanning 150~1000 VDC voldoet aan de behoeften van de overgrote meerderheid van elektrische voertuigen op de markt.

• Protocolondersteuning
  OCPP 1.6 Json en OCPP 2.0.1
• Hoge bescherming
  Voldoet aan beschermingsniveau IP55.
• Startmodi
  RFID/App/QR Code

• Lastbalancering

  Effectievere verbinding met het belastingssysteem.

Parameter

Technische specificaties
Productmodel DC Vision Max
Elektrische eigenschappen
AC
Ingang		 Ingangsspanningsbereik 3-phase 400 VAC±10%, 50/60 Hz，3P+N+PE
Nominale ingangsstroom 3Φ480A 3Φ576A 3Φ640A 3Φ768A
Aardingssysteem TN-C TN-S TN-C-S TT
Vermogensfactor ≥0.99
DC
Uitgang		 Uitgangsspanningsbereik 150~1000 VDC
Maximale uitgangsstroom (systeem) 600A @liquid cooling
400A @air cooling
Maximale uitgangsstroom
(connector)		 300A, 350A, 400A optional @Air cooling
500A, 600A optional @Liquid cooling
Maximaal uitgangsvermogen 300kW 360kW 400kW 480kW
Aantal uitgangen 2（Elke twee combinaties van CCS2, CCS1, GBT, CHAdeMO, NACS）
Connectortype CCS2, CCS1, GBT, CHAdeMO, NACS
Spanningsnauwkeurigheid ≤±0.5%
Stroomnauwkeurigheid ≤±1%
Gebruikersinterface
Display 10.1" Touch screen, 43" Advertising screen
Meter CE Meter
Drukknoppen Noodknop
Gebruikersauthenticatie RFID, QR code, Application
Ondersteunde taal Engels (Andere talen beschikbaar op aanvraag)
Communicatie
Netwerkverbinding Ethernet, Wi-Fi
Communicatieprotocol OCPP 1. 6J, OCPP 2.0.1
Omgeving
Bedrijfstemperatuurbereik -30℃-55℃(Over 55℃derating)
Opslagtemperatuurbereik -40℃-70℃
Vochtigheid <95% relatieve vochtigheid, niet-condenserend
Hoogte ≤2000m
Mechanisch
Afmetingen (W*D*H) 850mm*800mm*2050mm (Exclusief kabelbeheer)
850mm*800mm*2120mm (met kabelbeheer)
Gewicht ≤700kg
IP & IK-classificatie IP55 & IK10 (HMI IK8)
Lengte van de laadkabel 5m
Koeling Luchtkoeling / Vloeistofkoeling
Installatiemethode Vloermontage
Bescherming
Bescherming Overspanningsbeveiliging, Onderspanningsbeveiliging,Overbelastingsbeveiliging, Lekstroom
      beveiliging, Overtemperatuurbeveiliging,Aardingsbeveiliging, Overspanningspiekbeveiliging, Kortsluitingsbeveiliging,Storing-zelfcontrole, Isolatiedetectie，Soaking
                                                                          protection, Rookalarm.
Certificering en normen
Certificaat CE CB PTB
Laadnormen IEC61851-1, IEC61851-21-2, IEC61851-23, IEC61851-24, IEC 62196-1, IEC 62196-3
Normen voor communicatieprotocollen ISO15118-1; ISO15118-2; ISO 15118-3;
DIN 70121
Optionele configuratie
Meter MID Meter or PTB Meter
Gebruikersauthenticatie POS Machine
Netwerkverbinding 4G
Lengte van de laadkabel 6m 7m Andere lengtes op aanvraag
Kabelbeheersysteem Optioneel
Uitgangsinterfaces Aanpasbare drie uitgangsinterfaces
(Elke drie combinaties van CCS2, CCS1, GBT, CHAdeMO, NACS, Type 2)
Aangepaste branding Brandingopties, zoals aangepaste kleuren en stickers
Neem contact op met Teison voor beschikbaarheid, prijzen en minimale bestelhoeveelheid
