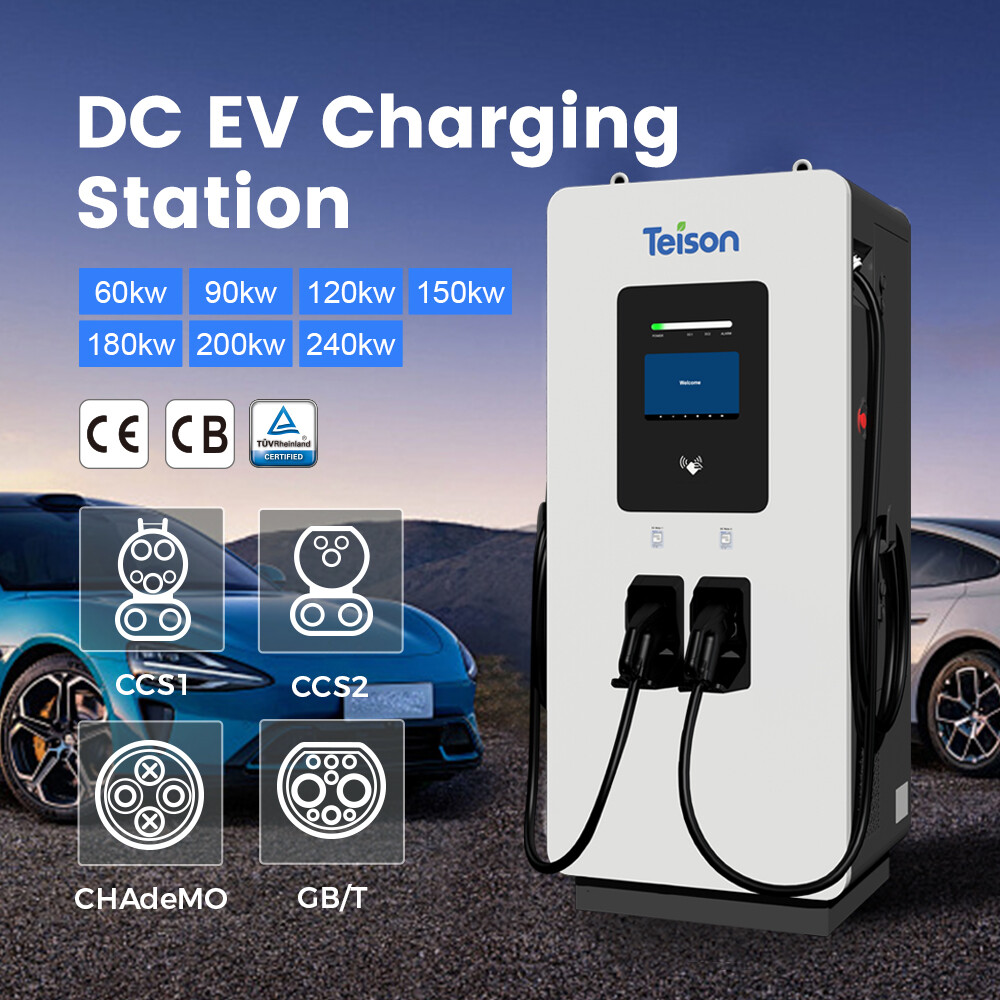

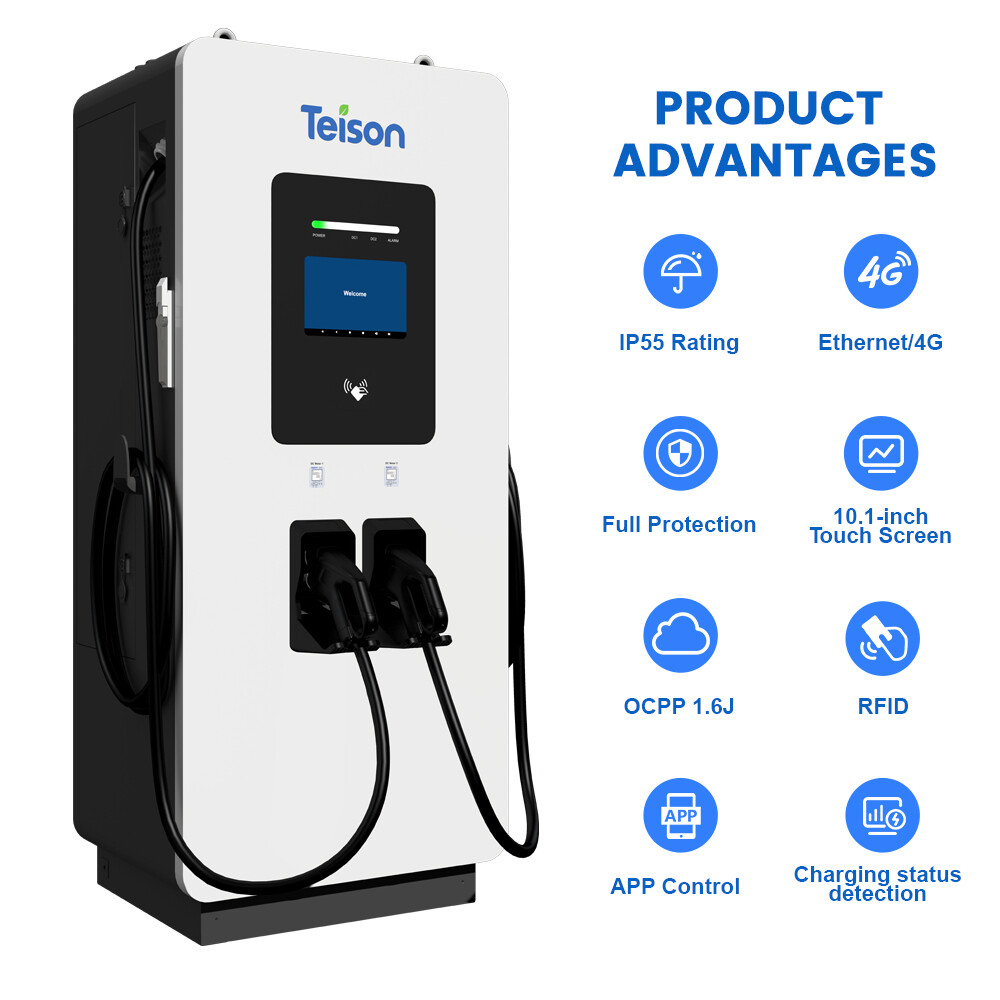

DC snellaadstation

Teison's EDC-serie zijn gelijkstroom snelladers, vaak niveau 3 EV-laders genoemd. DC-snelladers zijn momenteel de snelste laadoptie voor elektrische voertuigen. Ze gebruiken commercieel wisselstroom die in de lader wordt omgezet in gelijkstroom, rechtstreeks aan de accu van het voertuig geleverd. Omdat de stroom al naar DC is omgezet, kan er sneller meer vermogen worden geleverd. DC-snellaadstations zijn de ideale keuze voor locaties waar EV's in de kortst mogelijke tijd maximaal bereik moeten krijgen.

Een offerte aanvragen

KENMERKEN/VOORDELEN

  • 详情1.jpg

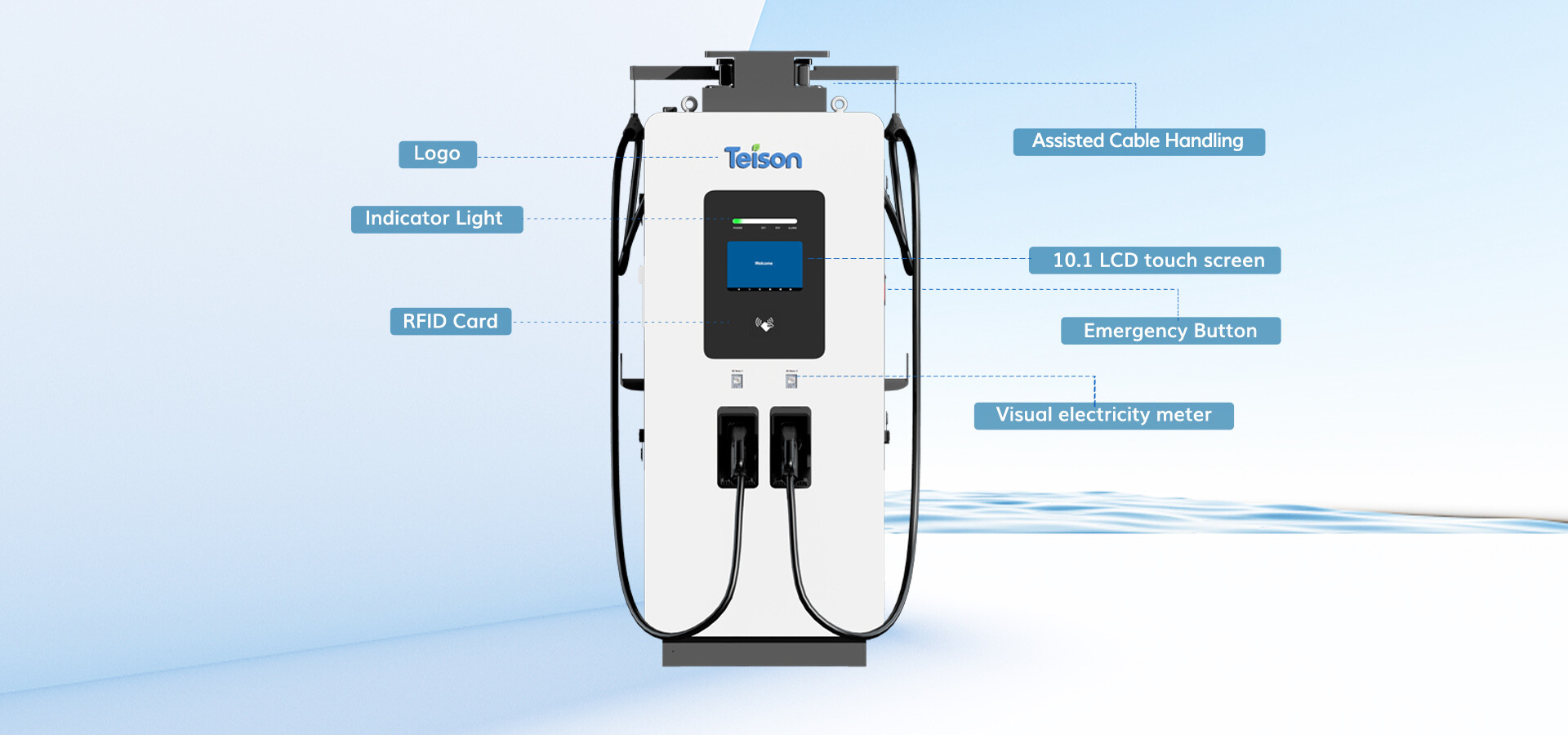

  • 详情2.jpg
  • 02官网详情banner 1920x900.jpg
  • 04官网详情banner 1920x900.jpg

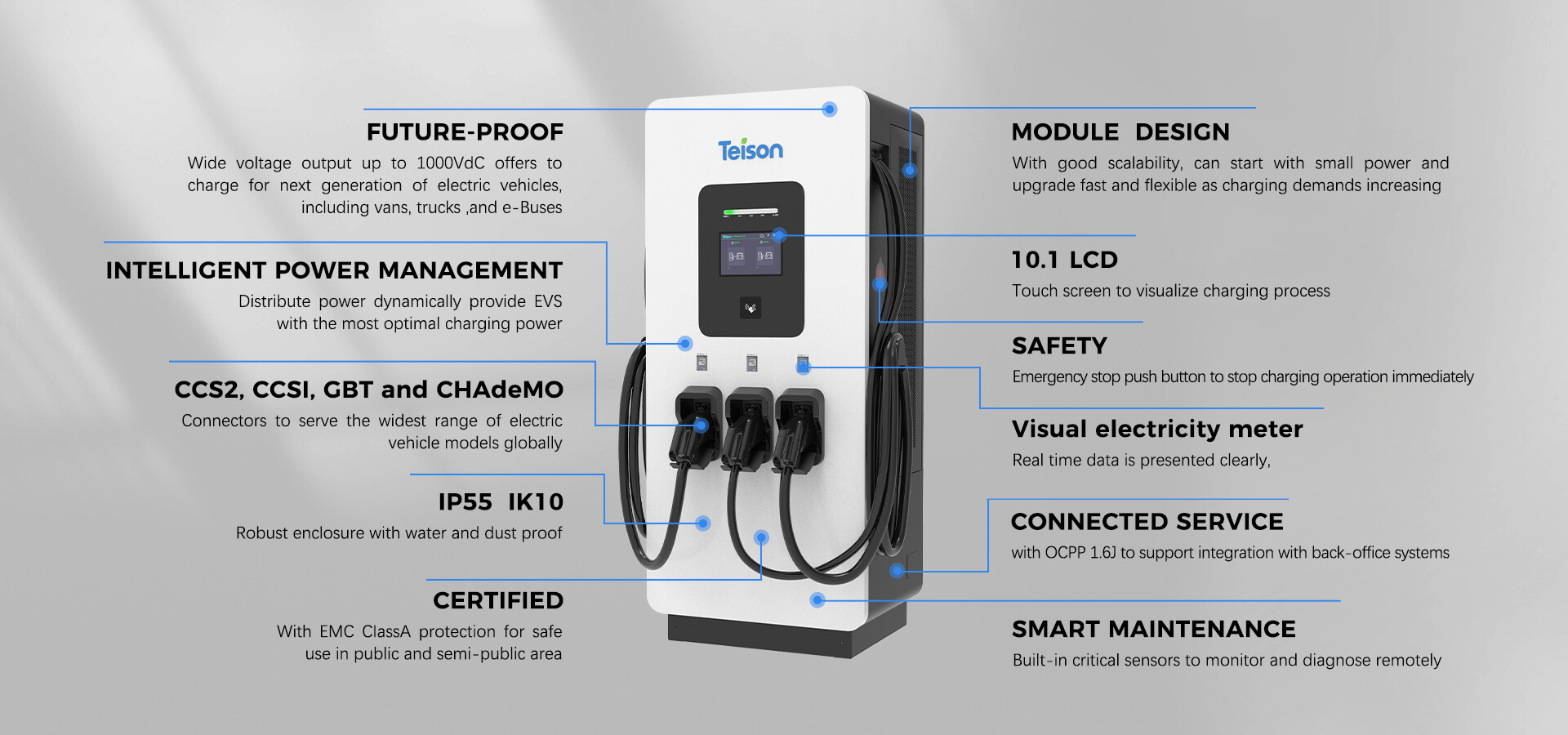

Ontworpen voor de beste commerciële DC



·DC-snelladers (niveau 3) met uitgangsvermogen van 60kW tot 240kW
·Echt gelijktijdig laden met de mogelijkheid om twee/drie

   voertuigen tegelijk te laden
·Toekomstbestendig ontwerp met max 1000 V uitgang
·Vloeistofgekoelde ultra-snelle 240kW EV-laadstations beschikbaar
·Bestuurdersvriendelijk met een 10.1"LCD-touchscreen en eenvoudige

   gebruikersinterface
·Startmodi inclusief plug-n-play, RFID, OCPP, QR-code en optionele

   POS
·Ethernet, 3G, 4G en Wi-Fi-verbindingen beschikbaar
·CHAdeMO, GB/t en CCS (type 1 of 2) connectoren en laadkabels
·Ontworpen voor eenvoudige installatie en onderhoud
·Beschikbaar in verschillende vermogens- en spanningsconfiguraties voor wereldwijde

   markten

Hoogste veiligheid

·Open Charge Point Protocol(OCPP)1.6J en ISO 15118 compliant
·IP55-behuizing ideaal voor diverse locaties en omstandigheden
·Alle componenten voorzien van CE-certificaat
·SECC-controller geslaagd voor TUV-test

Specificaties

Specificatie
Model Teison DC Pro
Elektrische eigenschappen
AC-ingang Ingangsclassificatie AC400V(±15%) 3 fasen
AC-ingangsaansluiting 3P+N+PE
Snelheid ingangsstroom 3φ100A 3φ150A 3φ200A 3φ250A 3φ300A 3φ400A
Frequentie 50/60Hz
Vermogensfactor ≥0,99
Efficiëntie ≥95%
DC-uitgang Uitgangsspanningsbereik 200V-1000V
Maximale uitgangsstroom 200A (systeem) 300A(systeem) 400A (systeem) 500A(systeem) 600A(systeem) 800A(systeem)
Maximaal uitgangsvermogen DC 60 kW DC 90 kW DC 120 kW DC 150 kW DC 180 kW DC 240 kW
Spanningsnauwkeurigheid ≤±0,5%
Huidige nauwkeurigheid ≤±1%

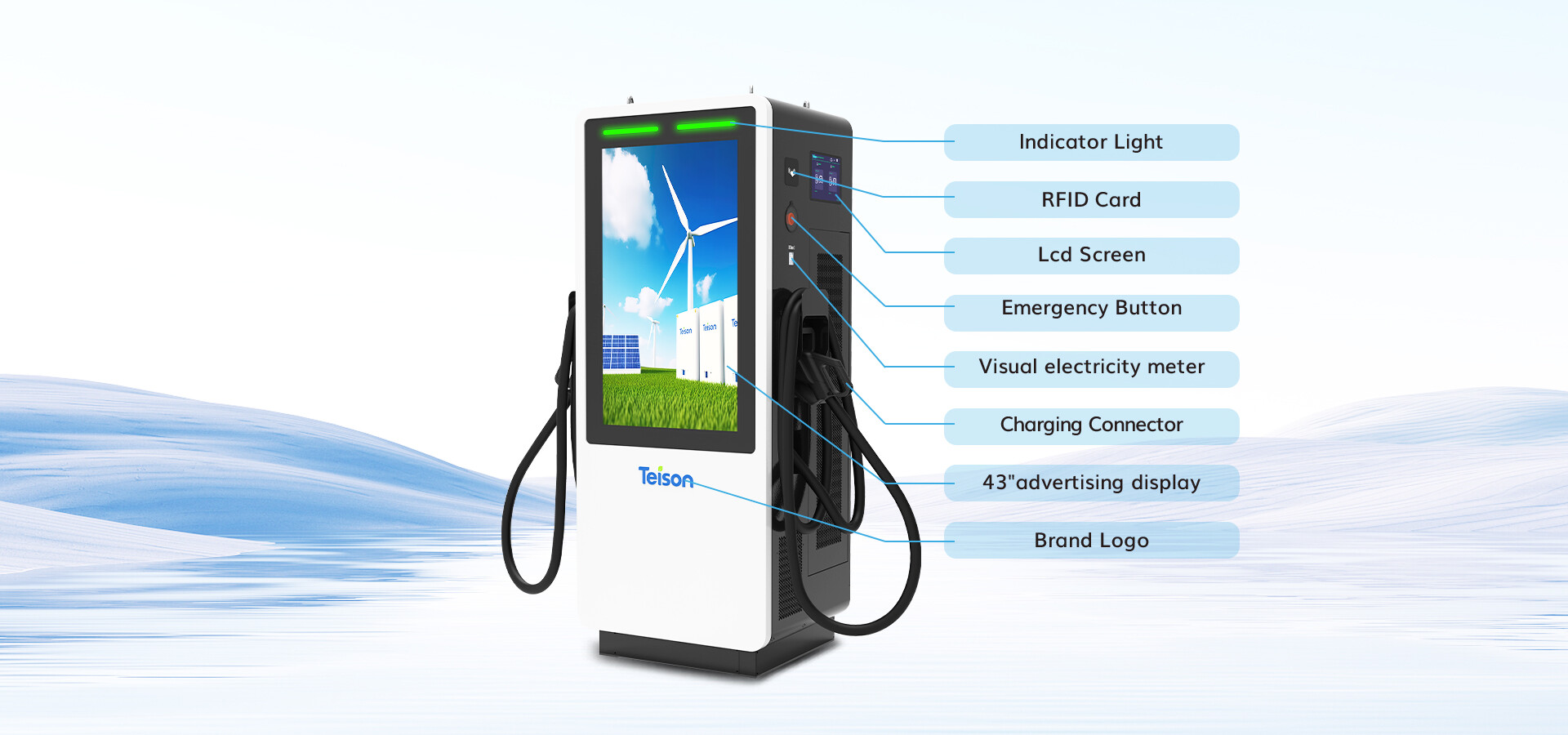

Gebruikersinterface en bediening
Weergave 10,1" touchscreen
Schermmateriaal LCD
Drukknoppen Bedieningsknoppen / Noodknoppen
Gebruikersauthenticatie RFID, OCPP, QR-code, wachtwoordtoepassing
Ondersteuningstaal Engels (andere talen op aanvraag beschikbaar)
Mededeling
Extern Ethernet, WIFI, 3G/4G
Inwendig CAN,RS485,RS232
Milieu
Bedrijfstemperatuur -30℃-+50℃
Vochtigheid <95% relatieve vochtigheid, niet-condenserend
Hoogte ≤2000m (6000 voet)
Mechanisch
Bescherming tegen binnendringing IP55
Behuizingsbescherming IK10

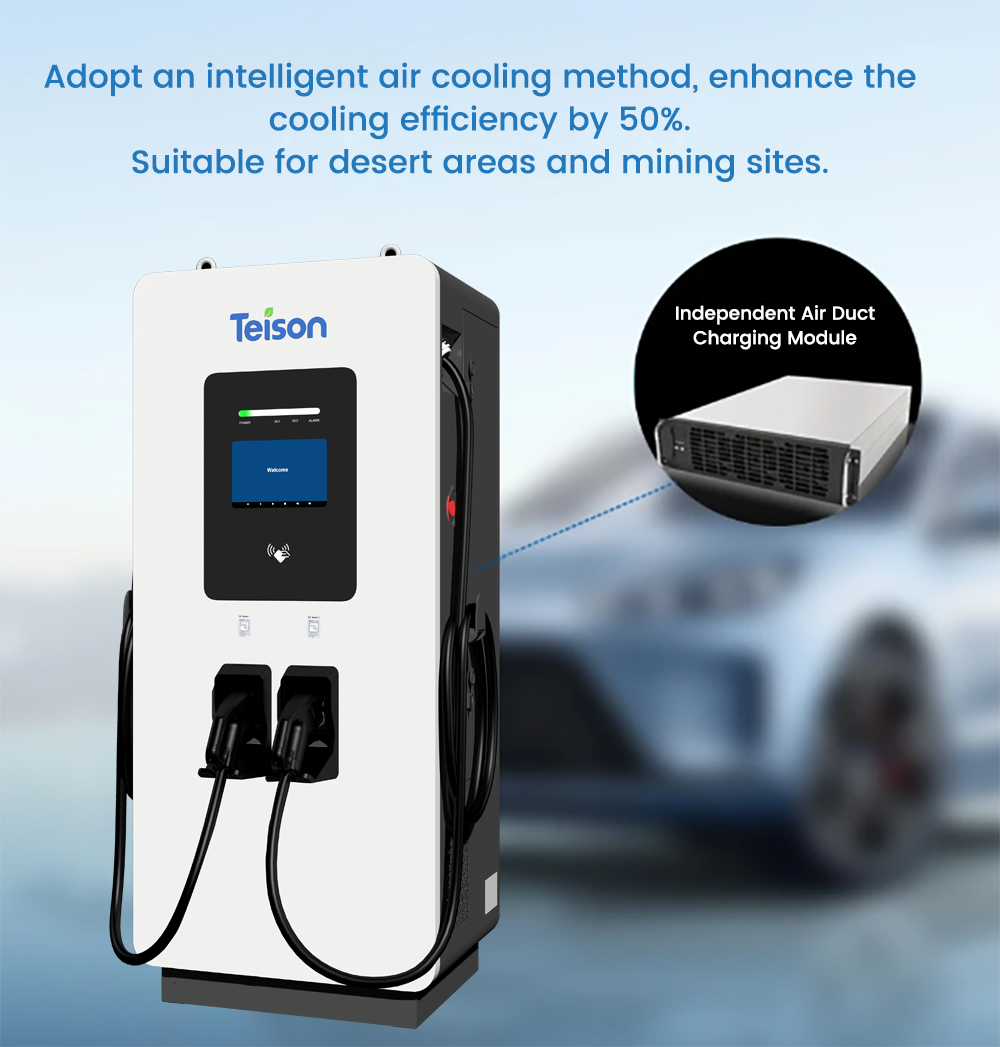

Koeling Luchtgedwongen
Installatiemethode vloermontage
Bescherming
Bescherming Overstroom, Onderspanning, Overspanning, Reststroom, Overspanningsbeveiliging, Kortsluiting, Oververhitting, Aardlek
Verordening
Certificaat CE
Standaard EN IEC 61851-1:2019;EN 61851-23:2014;EN 61851-24:2014;EN IEC 61851-21-2:2021
Sperificatie

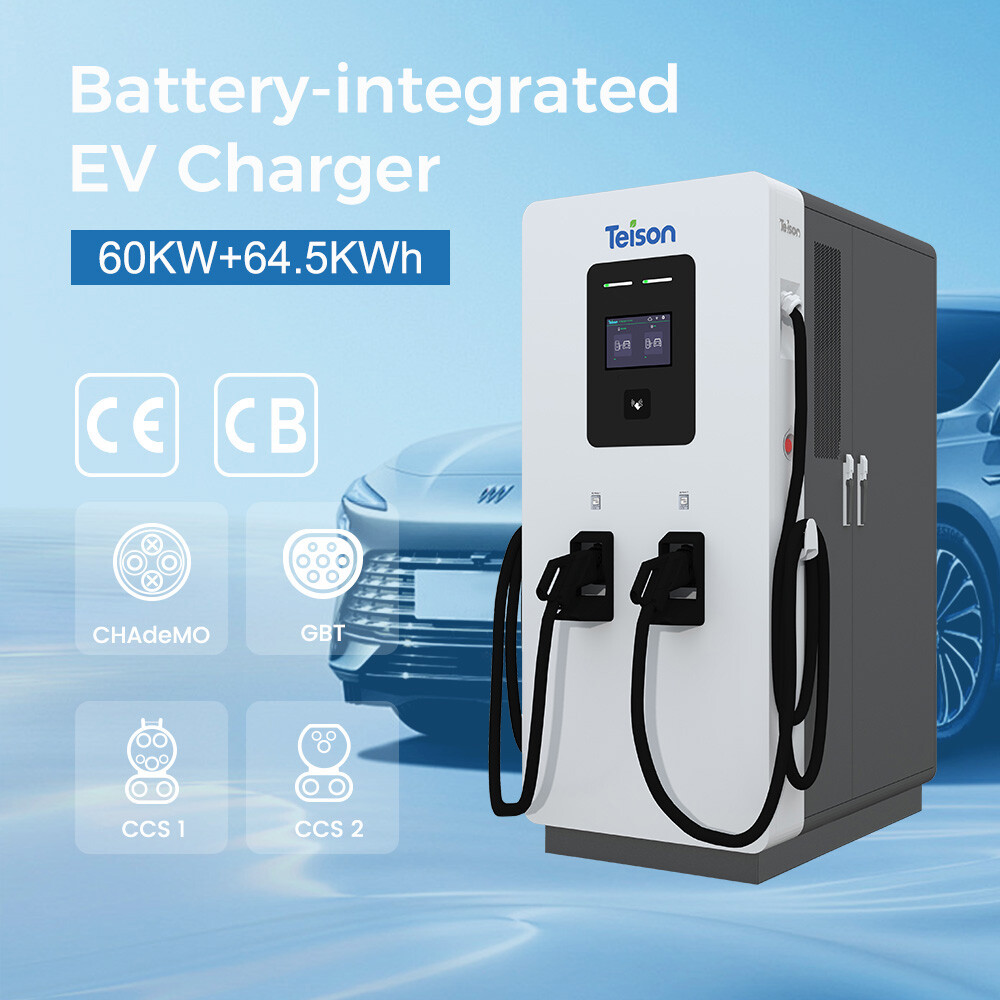

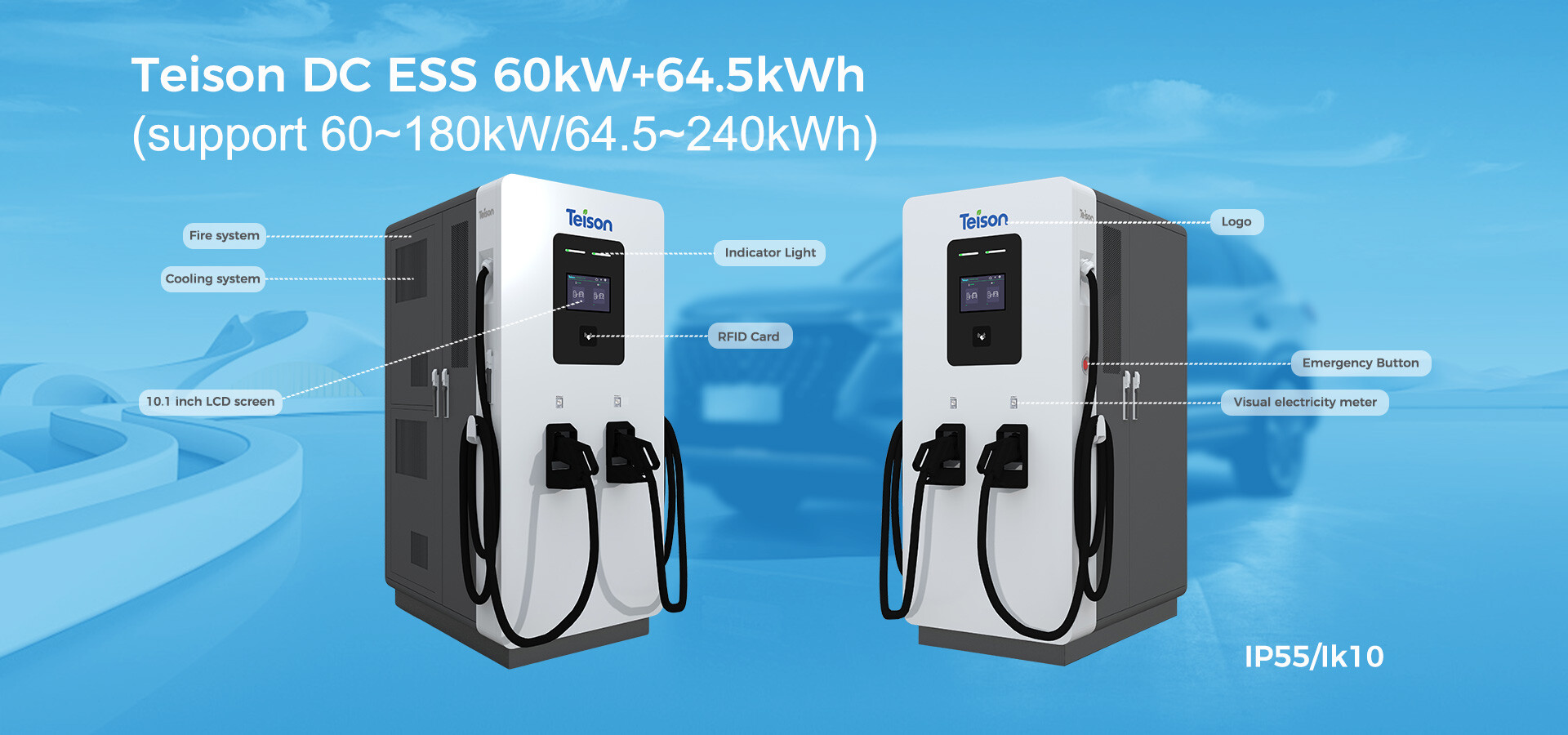

Model DC ESS
Elektrische eigenschappen
AC-ingang Ingangsclassificatie 260V~485VAC
AC-ingangsaansluiting 3P+N+PE
Snelheid ingangsstroom 3Ф92A
Frequentie 50/60Hz
Vermogensfactor ≥0,98
Efficiëntie ≥95%
DC-uitgang Uitgangsspanningsbereik 300V~1000V
Max. uitgangsstroom 100A
Max. uitgangsvermogen 60 kW
Spanningsnauwkeurigheid ±0,5%
Huidige nauwkeurigheid ±1%
Energieopslag
Systeem
Batterijcapaciteit 64,5 kWh
Bruikbare energie (SAT) 61,3 kWh (95% DOD)
Nominale batterijspanning 614,4V
Batterijmateriaal LiFePO4
Maximaal oplaadvermogen 30 kW
Maximaal ontladingsvermogen 60 kW
Batterij oplaadstroom ≤0,5C(50A)
Batterijontladingsstroom ≤1C(100A)
Levensduur batterijcyclus (25°C) ≥6000 (80% DOD)
Productspecificatie
Dimensie 0,9*1,2*2,05m (B*D*H)
Materiaal Industriële legering
Kleur Witte weerbestendige coating
Gebruikersinterface en bediening
Weergave 10,1 inch touchscreen
Schermmateriaal LCD
Meter DC-meter (MID PTB optioneel)
Drukknoppen Bedieningsknoppen / Noodknoppen / Brandknop
Gebruikersauthenticatie RFID, OCPP, QR-code, wachtwoordtoepassing
Ondersteuningstaal Engels (andere talen op aanvraag beschikbaar)
Mededeling
Communicatieprotocol OCPP 1.6J
Extern Ethernet, WIFI
Intern CAN,RS485,RS232
Milieu
Bedrijfstemperatuur '-25℃-50℃ (boven 45℃ derating)
Vochtigheid <95% relatieve vochtigheid, niet-condenserend
EMC-emissie Type B
Hoogte ≤2000m (6000 voet)
Mechanisch
Bescherming tegen binnendringing IP55
Behuizingsbescherming IK10
Brandsysteem Samengestelde detector + aerosol blusmiddel
Koelsysteem Luchtkoeling/Airconditioning
Installatiemethode Op de vloer gemonteerd
Veiligheid
Invoerbeveiliging Onderspanning, Overspanning, Overstroom, Overtemperatuur,
Lekkage,
Uitgangsbeveiliging Kortsluiting, Oververhitting, Reststroom, Overstroom, Lekkage,
Noodbescherming Overspanningsbeveiliging, aardfout, zeer nauwkeurige isolatiebewaking van de uitgang
Verordening
Certificaat CE CB MSDS UN38.3
Standaard IEC61851-1, IEC61851-23, IEC61851-21-2, IEC61851-24, IEC61000-6-2, IEC61000-6-4, IEC 62619, IEC61000-6-1/3,
Optionele configuratie
Netwerkgateway 4G
Betaalmethode POS-machine

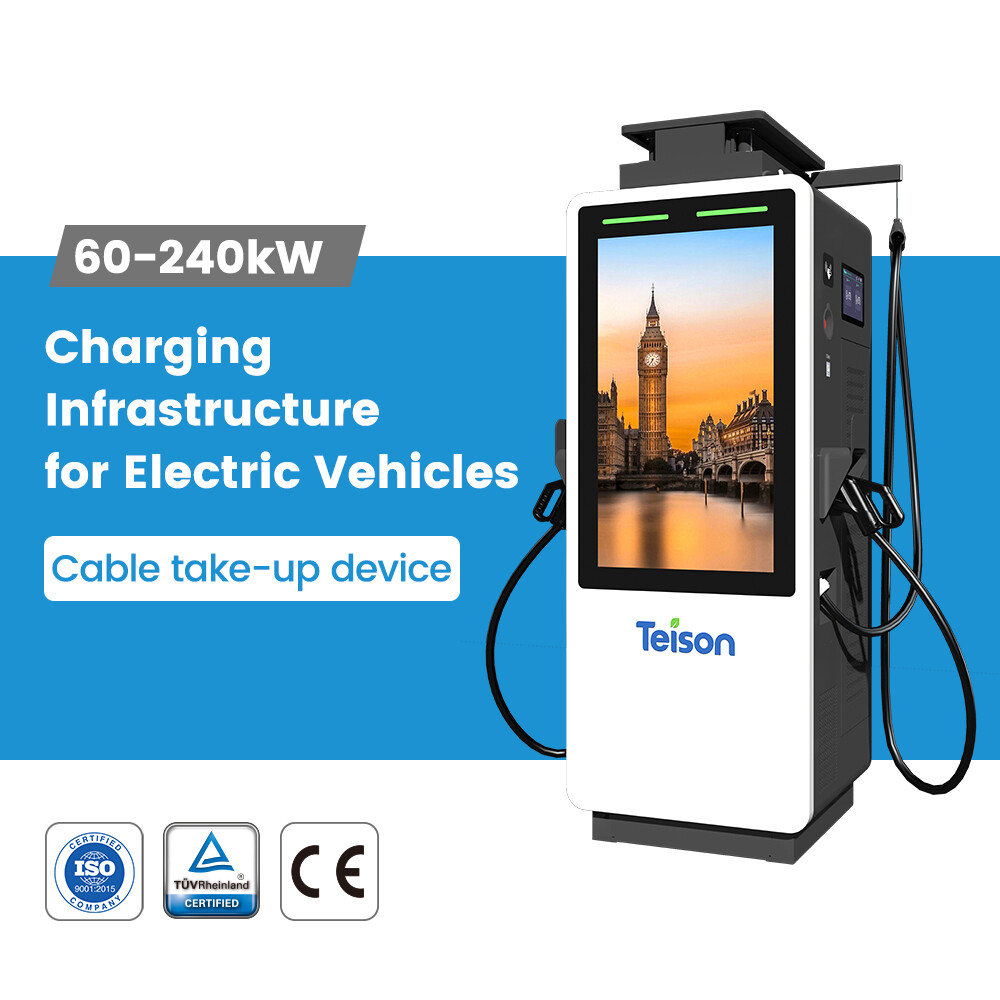

Kabelbeheer Optioneel

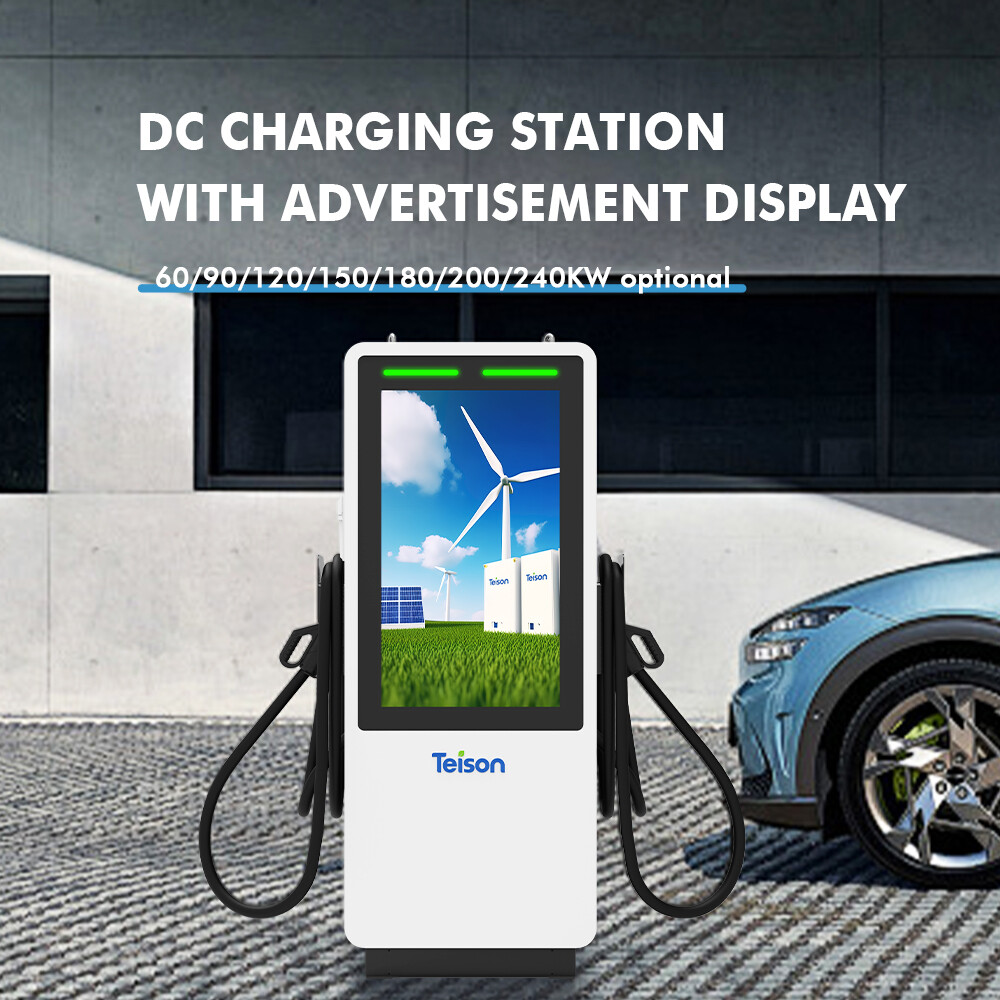

Reclamescherm Optioneel
Oplaadpoort Optioneel (Standaard CCS1 CCS2)
Zonnehaven Gereserveerd
